Isolationstransformator LL-68500 SeriesImpulsverkapseltfür Schutz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Funktion
- Isolation, Impuls
- Aufbau
- verkapselt
- Anwendung
- für Schutz, für Stromnetz, für Elektronik, für Bahnanlagen, Fernmeldetechnik, für Datenzentrum, PCB, für Sensor
- Elektrische Spezifizierung
- einphasig, Niederspannung, Hochfrequenz
- Installierung
- Through-Hole, Aufputz, für Leiterplatten, SMD, Plug-in
- Normen
- RoHS, ANSI, TÜV, MIL-STD
- Weitere Eigenschaften
- Epoxidharz, Schutz, Sicherheit, Anregung, mit Auslösefunktion, Steuerung, AC, mit Vakuum Imprägnierung, Signal, nach Maß, Mehrwicklung, Koppel, getaktet, isoliertes, Streufeld, flammenbeständig, Flach, Ultraisolier
- Stromstärke
Max: 2,5 W
Min: 0,1 W
- Primärspannung
Max: 27 V
Min: 1 V
- Sekundärspannung
Max: 85 V
Min: 1 V
- Primärstrom
Max: 90 mA
Min: 10 mA
- Sekundärstrom
Max: 30 mA
Min: 10 mA
- Frequenz
Max: 1.000 kHz
Min: 75 kHz
Beschreibung

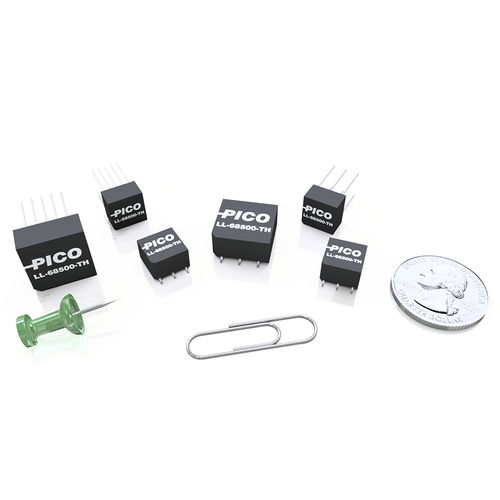

Die Serien LL-68500-TH & LL-68500-SM sind MIL-STD-1553-Schnittstellen-/Multiplex-Datenbus-Impulstransformatoren mit geringem Leckstrom in einem gekapselten Gehäuse mit Design-Layouts als Durchsteck- oder Oberflächenmontagetypen. Diese Übertrager sind für eine möglichst geringe Streuinduktivität und einen möglichst geringen Gleichstromwiderstand ausgelegt. Die transparente Signalverarbeitung für die Datenübertragung mit minimaler Verzerrung macht sie ideal für Luft- und Raumfahrt und militärische Anwendungen.
Merkmale
Extrem widerstandsfähig gegen Stöße, Erschütterungen und Vibrationen
Hergestellt nach MIL-PRF-21038 und MIL-STD-1553
Hohe Zuverlässigkeit für weltraum- und unternehmenskritische Anwendungen
Ultra-Miniaturgröße und minimalistisches Design
Design-Layouts in Durchsteck- oder Oberflächenmontageausführung
Optionen
Screening- und Qualifikationskriterien nach Flugstandard
Vollständig RoHS-konform oder mit Ausnahme 7(a)
Änderungen des mechanischen Designs und der elektrischen Eigenschaften
Kundenspezifische neue Konstruktion und Parameter
---
Kataloge
Series LL-68500
9 Seiten
