Modulschalung VARIOKIT VGW

Brückenfür BrückenfeldStahl

Kurzbeschreibung Die mobile, ankerfreie Lösung für Brücken mit Überbaulängen über 150 m. Der PERI Gesimskappenwagen (VGW) bietet eine flexible und einfache Lösung für die Herstellung von Brückenkappen.

System und Anpassungsfähigkeit Aus VARIOKIT-Bauteilen aufgebaut, lässt sich der Kragarm des VGW an eine Vielzahl von Geometrien anpassen. Rahmenabstände und Schalungslängen pro Wagen können lastabhängig ausgelegt werden, um eine optimale Systemausnutzung zu gewährleisten.

Betrieb und Montage Das Schalwagen-System wird kosteneffizient mittels Schwereinsatzrollen auf U-Profilen verfahren. In der Regel ist keine Verankerung im Bauwerk erforderlich; horizontale Lasten aus dem Betonieren oder Wind werden über Reibung an die vorhandene Fahrbahn übertragen. Die Endmontage erfolgt schnell durch Passstiftverbindungen. Einheiten können optional vormontiert geliefert werden, um die Montagezeit auf der Baustelle zu reduzieren.

Vermietung und Verfügbarkeit Kern- und Systemkomponenten des VARIOKIT sind mietbar, sodass eine schnelle Verfügbarkeit auf der Baustelle ohne vorherige Investition möglich ist und Projekte mit temporärem Bedarf oder Sanierungsarbeiten unterstützt werden.

Hauptvorteile

• Einfache und schnelle Montage — Passstiftverbindungen und optionale Vormontage reduzieren die Aufbauzeit.
• Projektspezifisch anpassbar — flexible Kragarme dank modularer VARIOKIT-Bauteile.
• Mietfähig — schnelle Verfügbarkeit aus dem Mietpark und geringere Vorabinvestitionen.

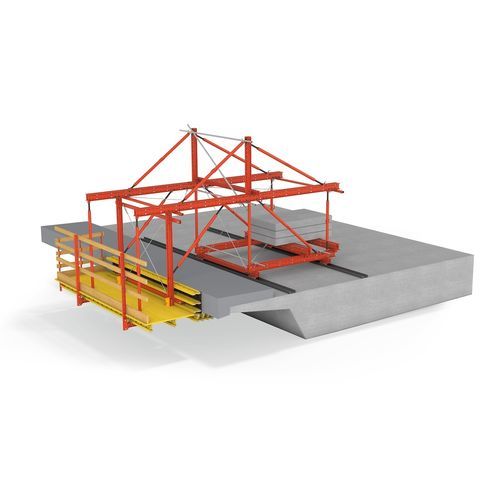

Einsatz des Wagens / Projektbeispiele Dargestellt in der Verfahrbewegung auf Schwereinsatzrollen; eingesetzt bei der Herstellung von Brückenkappen über großen Spannweiten und bei Sanierungsprojekten, die eine minimale Eingriffstiefe in das Bauwerk erfordern.

Technische Merkmale / Spezifikationen

• Typ: Gesimskappenwagen (VGW).
• Anwendungsbereich: Brücken, insbesondere für Überbaulängen > 150 m.
• Systemkompatibilität: VARIOKIT-Komponenten.
• Anpassbarkeit des Kragarms: Flexibel für verschiedene Geometrien; Rahmenabstände und Schalungslängen können lastabhängig angepasst werden.
• Verfahren: Schwereinsatzrollen auf U-Profilen für wirtschaftliches Umsetzen.
• Verankerung: In der Regel ankerfrei; horizontale Kräfte werden über Reibung an die Struktur übertragen.
• Montage: Passstiftverbindungen; optionale vormontierte Lieferung.
• Liefermodell: Kern- und Systemkomponenten mietbar.
