Industrie-Befestigungslasche VARIOKIT VCB

Produktübersicht

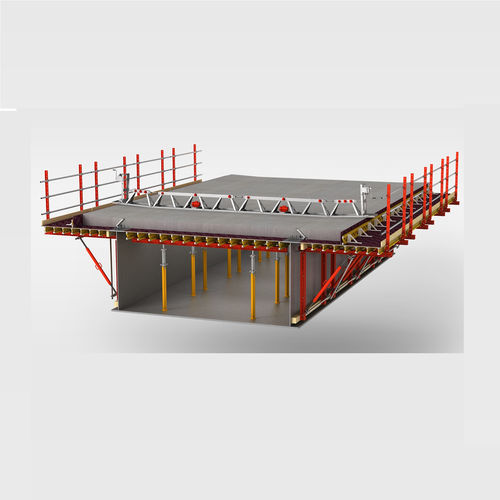

Schalungslösung ohne Gerüst für Kragarmkonstruktionen zur Herstellung von Brückenüberbauten nach Stahlverbund‑ oder Halbfertigteil‑Betonverfahren. Fest am Bauwerk montiert und per Kran zwischen den Betonierabschnitten umsetzbar.

Allgemeine Beschreibung
Die VARIOKIT VCB Kragarmkonsole unterstützt die Herstellung von Brückenüberbauten in Stahlverbund‑ bzw. Betonhalbfertigteilbauweise. Das System wird am Brückenbauwerk befestigt und per Kran zu den einzelnen Betonierabschnitten umgesetzt. Typische Einsatzlänge liegt bei bis zu ca. 150 m, wenn eine fahrbare Lösung nicht erforderlich ist.

Anwendung & Funktionalität

• Unterstützt die Herstellung von Brückenüberbauten für Stahlverbund‑ und Halbfertigteilverfahren
• Geeignet für Brücken typischerweise bis ca. 150 m Länge
• Fest am Bauwerk montiert und per Kran zwischen den Betonierabschnitten umsetzbar
• Verankerung konfigurierbar: bedienbar von unten oder von oben mittels Verankerungsteilen

Vorteile / Im Einsatz

• Anpassbare Geometrie: Konsole lässt sich individuell an Kragarme anpassen
• Montage ohne Durchdringung der Fahrbahnplatte möglich
• Geringes Eigengewicht: leichte Schalungseinheiten ermöglichen zügige Kranumsetzungen
• Schnelle Montage mit standardmäßigem Verankerungsmaterial
• GT 24 Holzfachwerkträger übertragen Lasten in die Schalungseinheiten und erlauben große Spannweiten bei minimaler Durchbiegung

Eigenschaften / Technische Daten

• Systemname: VARIOKIT VCB (Kragarmkonsole Baukastensystem)
• Anwendungsverfahren: Stahlverbundbrücken, Halbfertigteil‑Betonverfahren
• Typische Eignung für Brückenlängen: bis ca. 150 m
• Installation: fest am Bauwerk montiert; Umsetzung per Kran
• Verankerung: konfigurierbar; bedienbar von oben oder unten mittels Verankerungsteilen
• Befestigung: möglich ohne Durchdringung der Fahrbahnplatte
• Lastabtragung: GT 24 Holzfachwerkträger
• Konstruktionsprinzip: modulares Baukastensystem zur Auswahl der Einflussbreite für optimale Belastung und Wirtschaftlichkeit
• Transport & Handhabung: leichte Schalungseinheiten für effiziente Kranoperationen
