Schalungsträger VARIOKIT VRB

Übersicht

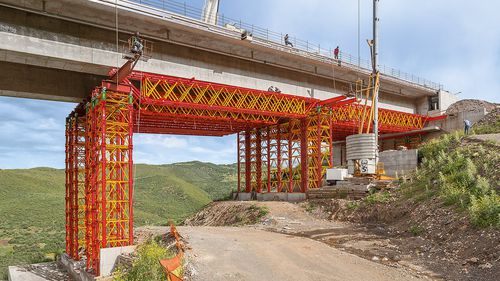

Der VARIOKIT VRB Fachwerkträger ist für das Brückenstützen und schwere Lehrgerüste für Spannweiten von 25 bis 40 m ausgelegt. Er bietet eine sehr hohe Momentkapazität von bis zu 3.000 kNm bei vergleichsweise geringem Eigengewicht. Das System besteht aus last- und längenoptimierten Rahmentypen, die sich zu durchgehenden Spannweiten mit minimalen unterschiedlichen Komponenten kombinieren lassen.

Hauptmerkmale

• Für die Übertragung hoher Lasten über große Spannweiten (Lehrgerüst für Spannweiten von 25 bis 40 m).
• Hohe Momentkapazität bis zu 3.000 kNm bei relativ geringem Eigengewicht.
• Schnelle Längenanpassung: Trägerlängen lassen sich mit wenigen Rahmentypen einfach an wechselnde Spannweiten anpassen.
• Materialeffizientes Design: geringere Anzahl benötigter Träger durch hohe Tragfähigkeit, beschleunigt den Bauablauf.
• Zeitsparende Montage: geschraubte Verbindungen reduzieren die Montagezeiten vor Ort.
• Zentrale Aussteifungsanschlüsse für optimale Lastverteilung.
• Integrierbar mit dem PERI UP Modulgerüst für Arbeitsplattformen und Zugänge, verbessert die Sicherheit und Logistik.
• Geeignet als tragendes Lehrgerüst für Randbereiche von Großbrücken.

Varianten

• Auflagerrahmen: überträgt die Lasten in schwere Stütz­türme.
• Kupplungsrahmen: für höhere Schubkräfte in Nähe der Auflager sowie für den Einsatz an Zwischenauflagerungen und Kupplungsstellen.
• Standardrahmen: zur Verwendung im mittleren Bereich der Spannweite.

Zusätzliche Informationen
Standardisierte, zentrierte Anschlüsse der horizontalen und vertikalen Aussteifungen ermöglichen eine optimale Nutzung der Tragfähigkeit und führen zu einem effizienten Materialeinsatz sowie vorhersehbaren Montageabläufen.

Technische Daten

• Anwendung: Brückenstützen / schweres Lehrgerüst
• Empfohlener Spannweitenbereich: 25 m bis 40 m
• Maximale Momentkapazität: bis zu 3.000 kNm
• Konstruktion: last- und längenoptimierte Rahmentypen (Auflagerrahmen, Kupplungsrahmen, Standardrahmen)
• Montage: geschraubte Verbindungen zur Verkürzung der Montagezeit
• Aussteifung: zentrische horizontale und vertikale Aussteifungen für optimale Lastausnutzung
• Kompatibilität: integrierbar mit PERI UP Modulgerüstsystemen für Plattformen und Zugänge
• Konstruktionvorteile: hohe Tragfähigkeit bei vergleichsweise geringem Eigengewicht; einfache Längenanpassung
