Stützturm für schwere Lasten VARIOKIT VST

Schwerlastregelbarmodular

Kurzbeschreibung

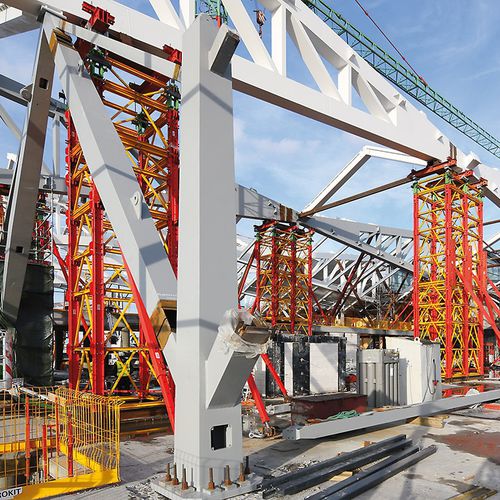

Der VARIOKIT Schwerlastturm VST ist ein modulares Traggerüstsystem zur zentrierten Ableitung sehr großer Lasten in Brücken- und Industriebaustellen. Er lässt sich als Einzelturm, verbundenes Raumgerüst (birdcage) oder Jochrahmen ausführen; verschraubte, vorgefertigte Turmmodule beschleunigen die Montage vor Ort.

Wesentliche Vorteile

• Schnelle Montage: verschraubte Verbindungen und vorgefertigte Turmmodule bis 10 m reduzieren Aufbauzeiten.
• Höhenverstellung unter Last: bewegliche Hydraulik ermöglicht das Betätigen der Kopfspindel für kontrolliertes Heben/Senken unter Last.
• Hohe Tragfähigkeit: dokumentierte Einzeltstellasten bis ca. 700 kN (projekt- und regelwerksabhängig).
• Flexible Konfigurationen: Einzelturm, Jochrahmen oder Raumgerüst je nach Projektanforderung.
• Logistik & Verfügbarkeit: Systemkomponenten in PERI-Mietparks verfügbar.

Anwendungen
Temporäre Abstützung bei zentrierter Ableitung sehr großer Lasten: Brückenbauteile (Überbauten, Bögen, Widerlager), Pfeiler und Fundamente, schwere Industrieanlagen sowie spezielle Montagebereiche mit hohen temporären Lastanforderungen.

Varianten

• 4‑ständige Türme: Standard-Grundmaß 2 m × 2 m; statisch konfigurierbar bis 6,50 m × 6,50 m.
• Türme mit Zusatzständer: erlauben lokale Verdopplung der Tragfähigkeit in hochbelasteten Bereichen.
• Raumgerüst (Birdcage): Verbindung einzelner Turmrahmen zur Erhöhung der Quersteifigkeit.
• Jochrahmen / Hauptträger: Einsatz an Widerlagern und Pfeilern; bis 10 m Kopfträgerhöhe (mit Kopfstütze) realisierbar.

Technische Spezifikationen

• Modell: VARIOKIT VST Heavy‑Duty Tower
• Einsatzbereich: Abstützung sehr großer Lasten in Brücken- und Industriebau
• Montage: verschraubte Verbindungen; vorgefertigte Turmmodule bis 10 m
• Standardgrundmaß (4‑ständer): 2 m × 2 m; erweiterbar bis 6,50 m × 6,50 m
• Optional: Zusatzständer zur Erhöhung der Tragfähigkeit vor Ort
• Konfigurationen: Einzelturm, Raumgerüst, Jochrahmen
• Max. Joch-/Kopfträgerhöhe: bis 10 m (mit Kopfstütze)
• Höhenverstellung: Kopfspindel über bewegliche Hydraulik (unter Volllast betriebsfähig)
• Berichtete Tragfähigkeit: bis ca. 700 kN pro Ständer (projekt- und regelwerksabhängig)
• Logistik: Komponenten in PERI-Mietparks verfügbar
