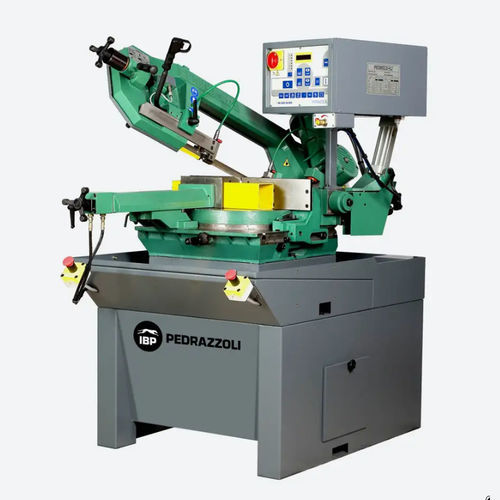

Bandsäge BROWN SN 420 SA

horizontalfür Metallfür Rohre

Übersicht
Die halbautomatische Bandsäge BROWN SN 420 SA verfügt über Hauptkomponenten aus Gusseisen zur Reduzierung von Resonanzen und Vibrationen und gewährleistet dadurch stabile, präzise Schnitte. Entwickelt für industrielles Schneiden von Profilen und Rohren mit einstellbaren Positionen und programmierbarer Steuerung.

Eigenschaften

• 2-Gang Drehstrom (400 V – 50 Hz; andere Spannungen auf Anfrage).
• Vertikal montierter Motor zur Reduzierung des hinteren Platzbedarfs; Antrieb über Schneckengetriebe im Ölbad (Übersetzung 1:40).
• Große kreisförmige Stützfläche auf gehärteter Kugelspur für ruhige Rotation und hohe Rechtwinkligkeitsgenauigkeit.
• Einstellbare Bügelposition über Exzenterbuchse für 90°-Schnitte; mechanische Anschläge bei 45° rechts und 45°/60° links.
• Bandführungen mit Widia-Hartmetallplatten und Lagern auf Exzenterbuchsen.
• Hydraulischer Schraubstock mit verstellbarer Bewegung, Schnellannäherung, Handrad und einstellbarer Flachkeilplatte; am Maschinenbett verschiebbar.
• Einziehbare und verstellbare Schraubstock-Schultern für maximale Schnittkapazität (420 x 190 mm bei 90°) und präzise Ausrichtung.
• Bandschäftungsvorrichtung für konstante, gleichmäßige Bandspannung.
• Kühl-/Schmiersystem mit elektrischer Pumpe und zwei einstellbaren Hähnen an den Bandführungen.
• Bedienfeld gut zugänglich mit EIN/AUS, 2-Gang-Wahlschalter, MANUELL/HALBAUTOMATISCH (oder DYNAMIC) und Notausschalter.
• Bandstart mit "Anwesenheits"-Schutz für sichere manuelle Bedienung; Niederspannungssteuerung.
• Fußpedal für halbautomatischen Schneidzyklus.
• Gelenkter Bügel auf konischen Rollenlagern für sanfte Bewegung.
• Doppelter Notaustaster vorne an der Maschine.
• Elektronischer Sicherheitssensor zum Stoppen des Bandes bei Durchrutschen oder Bruch.

Bedienfeld (PLC)
PLC-Steuerpult, speziell für Bandsägen entwickelt und vom Bediener programmierbar entsprechend den Produktionsanforderungen.

• Manueller oder halbautomatischer Betrieb; EIN/AUS-Schalter.
• Digitalanzeige und programmierbarer Stückzähler.
• Drehzahlsteuerung des Bandes und Auswahl der Schmierweise.
• Auswahl manueller/halbautomatischer Zyklen und erweiterte Funktionen (Backenöffnung/-schluss am Schnittende, Band Ein/Aus am Schnittende, etc.).
• Anzeige des Stromverbrauchs (Ampere) und der momentanen Bandgeschwindigkeit zur Prozessüberwachung.
• Halbautomatischer Zyklusstopp (Bügel hebt an, Schraubstock bleibt geschlossen) und Durchflussregler für die Abstiegsgeschwindigkeit des Bügels.

Vorteile / Optionen

• Hydraulischer vertikaler Entgrat-Schraubstock (optional).
• Laser-Positionierhilfe für den Schnitt (optional).
• Hydraulischer Zylinder für Bügelbewegung; Micromist-Schmierung und elektronischer Drehzahlsteller verfügbar.

Schnittkapazität
Rohre rund: 45° links: 170 mm
0°: 280 mm
45° rechts: 230 mm
60° rechts: 150 mm

Quadratprofile: 45° links: 150 mm
0°: 270 mm
45° rechts: 220 mm
60° rechts: 150 mm

Rechteckprofile: 45° links: 240 x 90 mm
0°: 420 x 190 mm
45° rechts: 230 x 150 mm
60° rechts: 140 x 220 mm

Zubehör auf Anfrage

• Laser-Schnittanzeige.
• Druckregler für Schraubstock.
• Micromist-Schmierung.
• Hydraulischer vertikaler Entgrat-Schraubstock.
• Elektronischer Drehzahlsteller.
• Lade- und Entladeförderer.

Technische Daten
Abmessungen (L x B x H): 1400 x 1500 x 1800 mm (Anschlag) / 870 x 1860 x 2100 mm (Basis)
Arbeitshöhe: 955 mm
Gewicht: 610 kg

Technische Spezifikationen

• Typ: halbautomatische Bandsäge.
• Modell: BROWN SN 420 SA.
• Bauweise: Hauptkomponenten in Gusseisen für Steifigkeit und Verringerung von Vibrationen.
• Getriebe: Schneckengetriebe im Ölbad (1:40).
• Geschwindigkeiten: zwei wählbare Schnittgeschwindigkeiten.
• Motor: vertikale Anordnung.
• Maximale Schnittkapazität (90°): 420 x 190 mm (mit zurückgeschobener Schulter).
• Bandführung und Spannung: Widia-Platten und Lager auf Exzenterbuchsen; Spannvorrichtung mit Feder.
• Kühlung/Schmierung: elektrische Pumpe mit zwei einstellbaren Hähnen.
• Sicherheit: Start mit Anwesenheitsschutz, doppelter Notaustaster, elektronischer Sensor bei Durchrutschen/Bruch.
• Steuerung: PLC mit programmierbaren Funktionen und Stückzähler.
