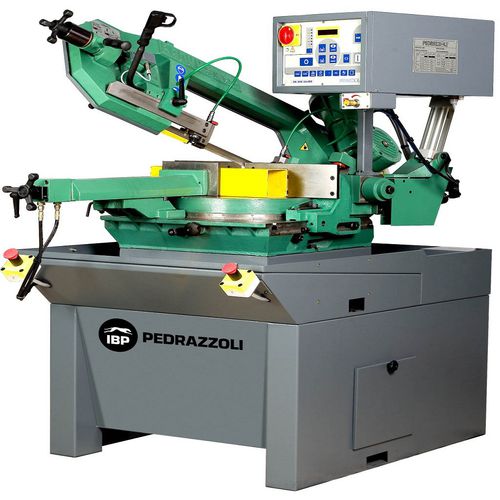

Bandsäge BROWN SN 300 SA

vertikalfür Metallfür Stäbe

Produktbeschreibung
Die BROWN SN 300 SA von IBP PEDRAZZOLI ist eine halbautomatische Bandsäge für präzise Schnitte an runden, quadratischen und rechteckigen Profilen. Das Gusseisen-Gehäuse reduziert Resonanzen und Vibrationen; eine große Drehunterlage und eine einstellbare Spannvorrichtung gewährleisten reproduzierbare, präzise Schnitte in industriellen Produktionsumgebungen.

Eigenschaften

• 2-Gang-Drehstromversorgung (400 V – 50 Hz; andere Spannungen auf Anfrage)
• Vertikale Motorposition zur Reduzierung des Platzbedarfs hinten; Schneckengetriebe im Ölbad (Übersetzung 1:40)
• Große kreisförmige Drehunterlage auf gehärteter Kugelspur für ruhigen Lauf und hohe Rechtwinkligkeitsgenauigkeit
• Einstellbare Bogenposition über exzentrische Buchse für 90°-Schnitte; mechanische Anschläge bei 45° rechts und 45°/60° links
• Hartmetall (widia) Führungen mit exzentrischen Buchsen und Lagern zur Stabilisierung des Bands
• Hydraulikzylinder für verstellbaren Schraubstockhub; Schraubstock entlang der gesamten Maschinenbasis positionierbar
• Einziehbare und verstellbare Schraubstockbacken zur Erreichung maximaler Schnittleistung und präziser Ausrichtung
• Bandschraubenspannvorrichtung für konstante, gleichmäßige Spannung
• Schmiervorrichtung/Kühlsystem für das Band mit elektrischer Pumpe und zwei verstellbaren Düsennähe
• Zugängliches Bedienfeld und Niederspannungs-Startschalter mit "Mann anwesend"-Schutz
• Fußschalter für halbautomatische Schnittzyklen
• Gelenkter Bogen auf Kegelrollenlagern
• Doppel-Not-Aus-Taster an der Vorderseite des Rahmens
• Elektronischer Sicherheitssensor zum Anhalten des Bands bei Durchrutschen oder Bruch

Vorteile

• Optionale hydraulische vertikale Antigrat-Spannvorrichtung
• Optionaler Laser-Positionierer für Schnittaufmaß
• Optionaler Hydraulikzylinder für Bogenbewegung zur Erleichterung der Bedienung

Schnittkapazität
Rundrohre — 45° links: 160 mm
Rundrohre — 0°: 220 mm
Rundrohre — 45° rechts: 200 mm
Rundrohre — 60° rechts: 130 mm

Quadratprofile — 45° links: 120 mm
Quadratprofile — 0°: 190 mm
Quadratprofile — 45° rechts: 150 mm
Quadratprofile — 60° rechts: 110 mm

Rechteckprofile — 45° links: 160 x 130 mm
Rechteckprofile — 0°: 330 x 150 mm
Rechteckprofile — 45° rechts: 160 x 130 mm
Rechteckprofile — 60° rechts: 110 x 110 mm

Zubehör auf Anfrage

• Laser-Schnittanzeige
• Spanndruckregler
• Micromist-Schmierung
• Vertikale Antigrat-Spannvorrichtung
• Elektronischer Drehzahlregler
• Belade- und Entladeförderer

Technische Daten

• Modell: BROWN SN 300 SA
• Marke: IBP PEDRAZZOLI
• Abmessungen (L x B x H): 1400 x 1500 x 1800 mm (Fermobarra) — 870 x 1860 x 2100 mm (Basis)
• Arbeitshöhe: 955 mm
• Gewicht: 490 kg
• Max. rechteckiger Schnitt bei 90°: 330 x 150 mm
• Zwei Betriebsdrehzahlen; Versorgung 400 V – 50 Hz (andere Spannungen auf Anfrage)
• Getriebe: Schneckengetriebe 1:40 im Ölbad
• Bandschraubenspannsystem: Feder
• Schmierung/Kühlung: elektrische Pumpe und zwei verstellbare Hähne
• Sicherheit: Rutsch-/Bruchsensor, Doppel-Not-Aus, mannpräsenter Start
• Bedienung: zugängliches Bedienfeld; Fußschalter für halbautomatischen Zyklus
