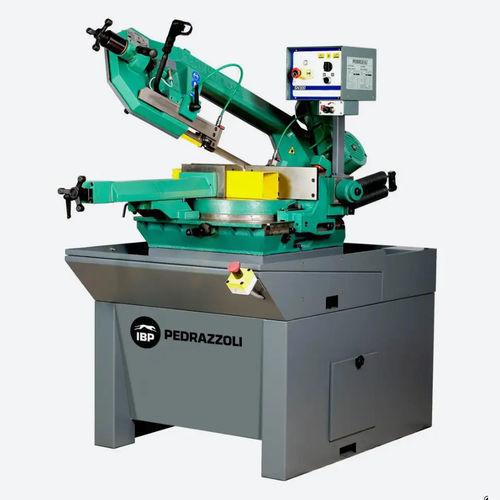

Bandsäge BROWN SN 300 NEWTON

horizontalfür Metallfür Rohre

Beschreibung
Die manuelle Bandsäge BROWN SN 300 NEWTON IBP PEDRAZZOLI verfügt über gegossene Eisenbauteile und eine robuste Konstruktion, die Resonanzen und Vibrationen beim Sägen reduziert. Zwei Geschwindigkeiten, Drehstrom (400 V – 50 Hz; andere Spannungen auf Anfrage).

Vorteile

• Getriebemotor.
• NEWTON-Ausgleichsvorrichtung.
• Großer Rundtisch, der mit dem Bügel mitdreht, für stabile Auflage des Werkstücks.

Schnittkapazität
Runde Rohre:
45° links: 160 mm
0°: 220 mm
45° rechts: 200 mm
60° rechts: 130 mm

Quadratprofile:
45° links: 120 mm
0°: 190 mm
45° rechts: 150 mm
60° rechts: 110 mm

Rechteckprofile:
45° links: 160 x 130 mm
0°: 330 x 150 mm
45° rechts: 160 x 130 mm
60° rechts: 110 x 110 mm

Zubehör auf Anfrage

• Micromist-Schmierung.
• MRP pneumatisches Schnellspann-Set.
• Laser-Schnittanzeige.
• Mechanischer Geschwindigkeitssteller.
• Be- und Entladeförderer.

NEWTON-BESCHREIBUNG
M – Manueller Modus: Schalten Sie den Wahlschalter auf M und drehen Sie das Handrad, bis der Index auf 0 steht, wodurch die Ausgleichsfeder gespannt wird. Spannen Sie das Werkstück im Schraubstock. Drücken Sie Start für den manuellen Schnittzyklus: Der Bügel senkt sich nur, solange die Starttaste gedrückt ist. Stellen Sie den Senkdruck über den Durchflussregler ein.

D – Dynamischer Modus: Schalten Sie den Wahlschalter auf D und drehen Sie das Handrad, bis der Index auf 40 steht, wodurch die Ausgleichsfeder gelockert wird. Stellen Sie den Endschalter für das Schnittende ein. Spannen Sie das Werkstück, positionieren Sie das Blatt darüber und drücken Sie Start. Der Bügel senkt sich selbsttätig durch Schwerkraft; den Senkdruck regeln Sie über den Durchflussregler. Am Schnittende stoppt der Endschalter die Bewegung. Heben Sie den Bügel an und legen Sie den nächsten zu schneidenden Stab ein.

Technische Daten
Abmessungen (L x B x H): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (Basis)
Arbeitshöhe: 950 mm
Gewicht: 490 kg

Technische Merkmale / Spezifikationen

• Maschinentyp: Manuelle Bandsäge mit NEWTON-Vorrichtung
• Konstruktion: Gegossene Eisenbauteile zur Reduzierung von Resonanzen und Vibrationen
• Geschwindigkeiten: Zwei Stufen, Drehstrom (400 V – 50 Hz); andere Spannungen auf Anfrage
• Tisch: Großer Rundtisch, der mit dem Bügel für die Werkstückauflage mitdreht
• Modi: Manuell (M) und Dynamisch (D) mit einstellbarem Senkdruck des Bügels
• Schnittkapazitäten: Siehe Abschnitt Schnittkapazität für runde, quadratische und rechteckige Profile bei angegebenen Winkeln
• Optionale Ausstattung: Micromist-Schmierung, pneumatisches Schnellspann-Set, Laseranzeige, mechanischer Variator, Förderer
• Gesamtgewicht: 490 kg
• Arbeitshöhe: 950 mm
