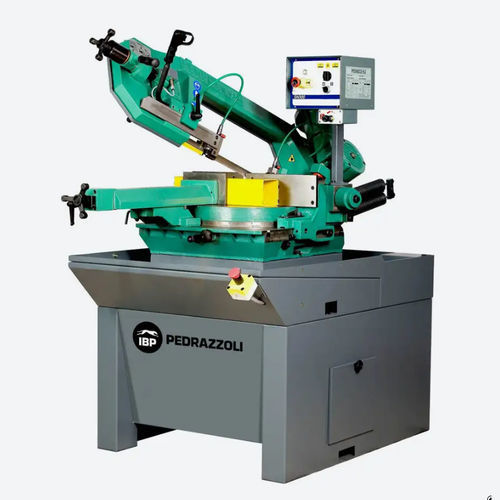

Bandsäge BROWN SN 300

vertikalfür Metallfür Rohre

Produktübersicht
Die manuelle Bandsäge IBP PEDRAZZOLI BROWN SN 300 verfügt über Hauptkomponenten aus Gusseisen und eine steife Konstruktion, die Resonanzen und Vibrationen während des Schneidens reduziert. Der vertikal angeordnete Motor und das Schneckengetriebe im Ölbad minimieren den hinteren Raumbedarf und sorgen für zuverlässige Kraftübertragung.

Eigenschaften

• Zweistufig, Dreiphasen (400V – 50 Hz); andere Spannungen auf Anfrage.
• Vertikale Motorposition zur Reduzierung des hinteren Platzbedarfs; Antrieb über Schneckengetriebe im Ölbad (Übersetzung 1:40).
• Große kreisförmige Auflagefläche mit breiter Werkstückauflage; dreht auf gehärteter Kugelbahn für ruhige Rotation und hohe Rechtwinkligkeitsgenauigkeit.
• Verstellbare Bügelposition mittels Exzenterbuchse für 90°-Schnitte; mechanische Anschläge bei 45° rechts und 45–60° links.
• Blattführungen mit widia-Plättchen und Lagern auf Exzenterbuchsen für präzise Führung.
• Manuell verstellbarer Schraubstock, entlang der gesamten Maschinenbasis positionierbar; Schnellverschluss, Handrad und einstellbare Flachkeilverstellung.
• Einziehbare und einstellbare Backenanschläge für maximale Schnittkapazität (330 x 150 mm bei 90°) und präzise Ausrichtung.
• Vorrichtung zur Blattspannung für konstante, gleichmäßige Spannung.
• Schmier-/Kühlsystem für das Blatt mit Elektro-Pumpe und zwei einstellbaren Hähnen an den Blattführungen.
• Bedienfeld mit EIN/AUS-Schalter, Geschwindigkeitswähler (2 Stufen), MANUELL/DYNAMISCH-Wahlschalter (bei Newton-Ausrüstung) und Not-Aus.
• Blattstart mit Anwesenheitsschaltung und geschütztem Sicherheitsumschalter; Niederspannungssteuerung für Sicherheit.
• Scharnierbarer Bügel auf Lagerung mit Kegelrollenlagern für stabile Bewegung.

Vorteile

• Verstellbare widia-Führungsplatten für optimierte Blattführung und längere Standzeit.
• Vielseitiger Schraubstock mit Schnellannäherung, in Querrichtung über die gesamte Basis positionierbar und mit einstellbaren Anschlägen für zuverlässige Spannungen von Profilen und Rohren.

Schnittkapazität
Rohre rund:
45° links: 160 mm
0°: 220 mm
45° rechts: 200 mm
60° rechts: 130 mm

Quadratische Querschnitte:
45° links: 120 mm
0°: 190 mm
45° rechts: 150 mm
60° rechts: 110 mm

Rechteckige Querschnitte:
45° links: 160 x 130 mm
0°: 330 x 150 mm
45° rechts: 160 x 130 mm
60° rechts: 110 x 110 mm

Zubehör auf Anfrage

• Micromist-Schmierung.
• MRP pneumatischer Schnellspannbacken-Kit.
• Laser-Schnittanzeige.
• Mechanischer Drehzahlsteller.
• Be- und Entlade-Rollenbahnen.

Technische Daten
Abmessungen (L x B x H): 1400 x 1500 x 1800 mm (Fermobarra) | 870 x 1860 x 2100 mm (Basis)
Arbeitshöhe: 950 mm
Gewicht: 490 kg

Technische Spezifikationen

• Modell: BROWN SN 300
• Marke: IBP PEDRAZZOLI
• Konstruktion: Hauptkomponenten aus Gusseisen
• Elektrisch: zwei Geschwindigkeiten, Dreiphasen (400V – 50 Hz); andere Spannungen auf Anfrage
• Getriebe: Schneckengetriebe im Ölbad (Übersetzung 1:40)
• Motor: vertikale Position
• Auflage: großer kreisförmiger Träger auf gehärteter Kugelbahn
• Bügelposition: verstellbar für 90° mit mechanischen Anschlägen
• Blattführung: widia-Plättchen einstellbar mit Lagern auf Exzenterbuchsen
• Schraubstock: manuell einstellbar mit Schnellannäherung und einstellbarem Flachkeil
• Backenanschläge: einziehbar und einstellbar (max. 330 x 150 mm bei 90°)
• Blattspannung: Vorrichtung für konstante Spannung
• Kühlung/Schmierung: Elektropumpe mit zwei einstellbaren Hähnen
• Bedienung: EIN/AUS, Geschwindigkeitswähler (2 Stufen), MANUELL/DYNAMISCH-Wahlschalter, Not-Aus, Anwesenheitsschaltung
• Sicherheit: geschützter Schalter, Niederspannungssteuerung
• Bügel: Lager mit Kegelrollen
• Schnittkapazitäten und Abmessungen: siehe oben
