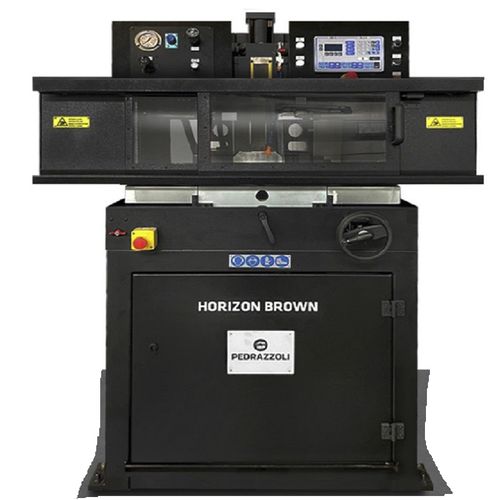

Cutter-Schneidemaschine HORIZON BROWN 450 SA

für StahlStangehalbautomatisch

Übersicht
Halbautomatische Abtrennsäge IBP PEDRAZZOLI HORIZON BROWN 450 SA mit unten ansteigendem Blatt, elektro-hydraulischer Antrieb, für gerade und schräge Schnitte an mittel-schweren Profilen und Stäben.

Vorteile

• Kraftübertragung auf das Blatt (max. ∅450) durch ein Stirnradgetriebe mit gehärteten, geschliffenen und zahnverzahnten Schrägverzahnungen ohne Spiel.
• Vorrichtung zur Kompensation der Vorschubgeschwindigkeit für gleichmäßige Schnitte.
• Umfangreiches Zubehörangebot zur Abdeckung anspruchsvoller Schneidanforderungen.

Technische Daten
Abmessungen (Länge x Breite x Höhe): 1375 x 1730 x 1755 mm
Leistung Schneidkopf-Motor mit Frequenzumrichter: 4 kW
Leistung Motor Hydraulikeinheit: 1,5 kW
Gehrungsbereich: 0° – 90° – 170°
Schnittkapazität bei 90°: Rund ∅150 mm – Quadrat ∅130 mm
Zeitlich gesteuerter Spannhub: 8 mm
Max. Blattdurchmesser: ∅450 mm
Blattdrehzahl mit Umrichter: 13-77 g/1′ – 24-144 g/1′
Max. Spannkraft der Backe: 45 Bar
Max. Blattvorsprung: 155 mm
Verschiebung der hinteren Schulter (nur für gerade Abschnitte): 85 mm
Vertikale Spannkraft: 4000 – 17300 N

Video
Produktvideo verfügbar (YouTube eingebettet).

Technische Spezifikationen

• Abmessungen (L x B x H): 1375 x 1730 x 1755 mm
• Leistung Schneidkopf (Umrichter): 4 kW
• Leistung Hydraulikeinheit: 1,5 kW
• Gehrungsbereich: 0° – 90° – 170°
• Schnittkapazität bei 90°: Rund Ø150 mm / Quadrat Ø130 mm
• Zeitgesteuerter Spannhub: 8 mm
• Max. Blattdurchmesser: Ø450 mm
• Blattdrehzahl (Umrichter): 13-77 g/1′ – 24-144 g/1′
• Max. Spanndruck: 45 Bar
• Max. Blattvorsprung: 155 mm
• Verschiebung hintere Schulter: 85 mm
• Vertikale Spannkraft: 4000–17300 N
