Voll ausziehbare Linear-Gleitschiene SDC series

KugelSchubladenfür schwere Lasten

Übersicht

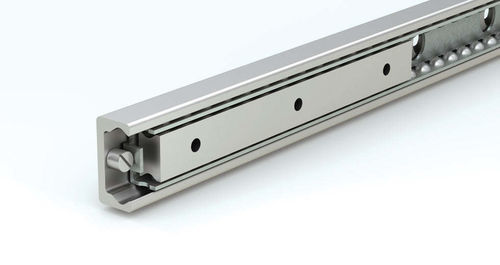

Wälzlager-Linearschienen mit C-förmigen Führungsbahnen für enthaltene, geführte Linearbewegungen. Die SDC-Serie verwendet einen separaten Präzisionskugelkäfig und gehärtete Stahlführungen. Der innere Wagen trägt die Last innerhalb der festen C-förmigen Außenführung, während der Kugelkäfig Stahlkugeln zwischen Wagen- und Führungsflächen hält und so rollenden Kontakt mit geringer Reibung und gleichmäßiger Lastverteilung gewährleistet.

Funktionsweise
Der innere Wagen wird innerhalb der festen C-förmigen Schiene geschoben oder gezogen. Der Kugelkäfig schwebt zwischen Wagen und Schiene und bewegt sich typischerweise etwa halb so weit wie die Wagenfahrt. Integrierte mechanische Anschläge begrenzen die Bewegung innerhalb der Schienenlänge, schützen interne Komponenten und halten die Bewegung innerhalb des Schienenprofils.

Vorteile & Anwendungen

• Enthaltende Bewegung im C-förmigen Schienenprofil für geschützten Betrieb und Schmutzresistenz
• Rollender Kontakt mit geringer Reibung und verteilter Lastaufnahme für lange Lebensdauer unter hohen Lasten
• Mehrere innere Wagen auf einer Schiene möglich für modulare, hochkapazitive Systeme
• Typische Anwendungen: schwere Industrieplattformen, große Wartungsöffnungen, Roboterpositioniersysteme, Maschinenzugangssysteme und andere robuste Anwendungen, die enthaltene Linearbewegung erfordern

Eigenschaften

• C-förmige geschlossene Geometrie: der innere Schlitten bleibt im Schienenprofil
• Getrennter Kugelkäfig: Stahlkugeln werden zwischen Wagen- und Schienenflächen gehalten
• Multi-Schlitten-Fähigkeit für modulare und mehrteilige Konfigurationen
• Ein- und doppelt gerichtete Huboptionen
• Integrierte mechanische Anschläge zur Begrenzung und zum Schutz der Bewegung
• Gehäusedesign schützt interne Komponenten vor Schmutz und erhält die geführte Bewegung

Technische Daten

• Serie: SDC Series
• Maximaler Hub: bis zu 1,310 mm
• Verfügbare Schienenlängen: von 130 mm bis 1,970 mm
• Tragfähigkeit: bis zu 65,272 N
• Typische Bewegung des inneren Wagens relativ zur Wagenfahrt: der Kugelkäfig bewegt sich typischerweise etwa die Hälfte der Wagenfahrt
• Erhältlich in Konfigurationen mit ein- und doppelt gerichteter Hubfunktion
• Beispielhafte Produktformate (illustrativ): SDC43-Varianten (Beispiel-Innenmaße angegeben): z. B. SDC43N-1330-610 — 43 mm Schienenbreite, 1330 mm Schienenlänge, 610 mm Innenwagen
