Linear-Gleitschiene / Schubladen SDP series

für schwere Lastenkorrosionsbeständig

Übersicht

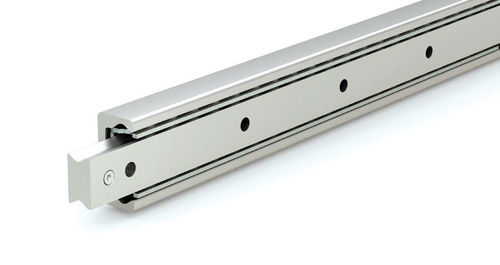

Teilauszug-Schubladenführungen für hohe Belastungen (SDP-Serie) sind teleskopische Stahlführungen mit Innenläufer, Präzisionskugelkäfig und gehärteten Außenführungen. Das Teilauszug-Design ermöglicht, dass die tragende Plattform nur einen Teil der Führungs­länge ausfährt und gleichzeitig innerhalb der Struktur gestützt bleibt, was kompakte Bauformen und Stabilität gewährleistet. Die SDP-Serie von PBC Linear wird als eigenständige Teilauszug-Führung und als modulare Basis für Heck-, Front- und nebeneinander montierte Konfigurationen eingesetzt.

Hauptvorteile

• Teilauszug für geführte Bewegungen, wenn kein Vollauszug erforderlich ist
• Kompakte Bauweise erleichtert die Integration in Rahmen und Gehäuse
• Konstruktion aus gehärtetem Stahl mit korrosionsbeständiger Oberfläche
• Präzisions-Kugelführung für gleichmäßige, wiederholbare Leistung unter Last

Anwendungsbereiche

• Maschinenablagen, Werkzeugfächer und Geräteschubladen
• Wartungspaneele und Maschinenzugangstüren
• Automationssysteme, Industrie­lagerung und Regalsysteme
• Leichte mobile Geräte und rackmontierte Gehäuse mit begrenztem Verfahrweg

Produktbeispiele (repräsentativ)

• Stahl-Schubladenführung SDP43S-1970 — Teilauszug — Größe: 43 mm — Hub: 1013 mm
• Stahl-Schubladenführung SDP43S-1890 — Teilauszug — Größe: 43 mm — Hub: 963 mm
• Stahl-Schubladenführung SDP43S-1810 — Teilauszug — Größe: 43 mm — Hub: 928 mm
• Stahl-Schubladenführung SDP43S-1730 — Teilauszug — Größe: 43 mm — Hub: 878 mm

Technische Merkmale / Spezifikationen

• Design: Teilauszug-teleskopführung aus Stahl mit Innenläufer und Präzisionskugelkäfig
• Maximaler Hub: Bis zu 1013 mm
• Verfügbare Schienenlängen: 130 mm bis 1970 mm
• Typisches Profil: 43 mm Schienenbreite (SDP-Serie Beispiel)
• Tragfähigkeit: Unterstützt bis zu 24.230 N
• Konstruktion: Gehärtete Stahlführungen
• Oberfläche: Korrosionsbeständige Beschichtung
• Führung: Präzisionskugel­führung für gleichmäßige, wiederholbare Bewegung
• Einsatzfälle: Maschinenablagen, Wartungspaneele, Geräteschubladen, Automationssysteme, Industrie­lagerung, Zugangstüren, mobile Geräte
