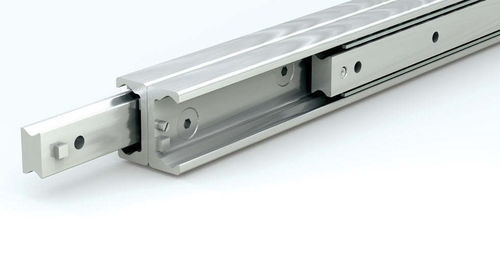

Voll ausziehbare Linear-Gleitschiene SDB series

teleskopischSchubladenfür schwere Lasten

ÜbersichtRückwandmontierte Schubladenführungen sind teleskopierende lineare Schienensysteme, die von einer hinteren Befestigungsfläche getragen werden und für Vollauszug ausgelegt sind. Die SDB Series verwendet zwei gehärtete SDP-Stahlschienen, die Rücken an Rücken montiert sind, um eine steife Teleskopkonfiguration zu bilden, die den inneren Schlitten über die Nennlänge der Schiene hinausragen lässt und so große Reichweite bei kompakter Montage ermöglicht. Dieses Rückwanddesign eignet sich, wenn seitliche Montage nicht praktikabel ist, der Zugang begrenzt ist oder eine kragende Last während des gesamten Hubs stabil bleiben muss. SDB-Führungen sind für schwere und industrielle Anwendungen vorgesehen und bieten geführte Bewegung, Lastunterstützung und Steifigkeit im Auszug.

Merkmale

• Erweiterte Teleskopbewegung: Hub überschreitet die Länge der Einzel-Schiene
• Gestaltungsflexibilität: Ein- und zweiseitige Hubkonfigurationen verfügbar
• Maximaler Hub: bis zu 2,026 mm
• Verfügbare Schienenlängen: 130 mm bis 1,970 mm
• Tragfähigkeit: bis zu 3,092 N
• Rücken-an-Rücken-Schienenkonfiguration: erhöhte Steifigkeit während des Auszugs
• Konstruktion: gehärtete SDP-Stahlschienen; typische Varianten umfassen gehärteten, zinkplattierten Stahl mit Präzisionskugelführung für Korrosionsbeständigkeit und gleichmäßige Bewegung

Häufig gestellte Fragen

• Was ist eine Rückwand- oder Rückmontage-Schubladenführung? Eine Rückwandführung ist ein lineares Schienensystem, das von der hinteren Befestigungsfläche getragen wird und dafür ausgelegt ist, kragende Lasten zu tragen, bei denen das bewegte Element ohne seitliche Unterstützung hinausragt. Sie wird verwendet, wenn seitliche Montage nicht möglich ist oder wenn eine große Reichweite von einer kompakten Basis erforderlich ist.
• Wann sollte eine Rückwandführung statt einer Seitenmontage verwendet werden? Rückwandführungen werden eingesetzt, wenn der seitliche Zugang eingeschränkt ist, wenn die Anwendung erfordert, dass die Last von einer festen hinteren Unterstützung hinausragt, oder für kragende und tiefe Baugruppen, die große Reichweite bei kompakter Montage benötigen.

Technische Daten

• Serienname: SDB Series
• Schienenkonfiguration: zwei gehärtete SDP-Stahlschienen Rücken an Rücken montiert (teleskopisch)
• Maximaler Hub: bis zu 2,026 mm
• Verfügbare Schienenlängen: 130 mm bis 1,970 mm
• Tragfähigkeit: bis zu 3,092 N
• Richtungsoptionen: Ein- und zweiseitige Hubkonfigurationen
• Materialien / Oberfläche: gehärtete Stahlschienen; Varianten mit gehärtetem, verzinktem Stahl und Präzisionskugelführung für Korrosionsschutz
• Typisches Profilbeispiel: 43 mm Breite (mehrere Varianten mit 43 mm Profil und unterschiedlichen Hüben)
• Anwendungen: Schwerlast-Schubladenführung, industrielle Schubladenführung, kragende Lasten, Zugang in engen Strukturen, große Reichweite bei kompakter Montage
