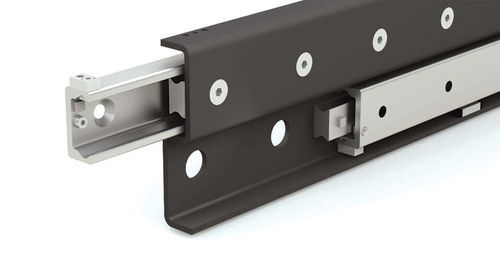

Voll ausziehbare Linear-Gleitschiene SDS

Schubladenfür schwere LastenStahl

Übersicht
Vollauszug-Schubladenführungen sind teleskopische lineare Schienensysteme, die auf einem Kugelkäfig-Schiebemechanismus basieren und es einer lasttragenden Plattform ermöglichen, sich vollständig nach außen zu bewegen und ein getragenes Fach, Panel, Behälter oder eine Plattform über die Montagestruktur hinaus freizulegen. Nebeneinander angeordnete Führungen platzieren zwei Schienenabschnitte nebeneinander auf derselben Seite der Last und bilden eine schmale, balkenartige Struktur für Anwendungen, bei denen die Breite begrenzt ist, aber geführte Bewegung, Steifigkeit und Lastaufnahme erforderlich sind.

SDS S-Beam Nebeneinander Merkmale
Die SDS S-Beam Schwerlast-Schubladenführungen von PBC Linear verwenden zwei gehärtete SDP-Stahlschienen, die nebeneinander angeordnet sind, um ein kompaktes, steifes Führungssystem für schmale industrielle Konstruktionen zu schaffen. Durch das Schulter-an-Schulter-Positionieren der Schienen reduziert die SDS-Serie Durchbiegung und erhält eine kontrollierte Ausrichtung, während sie eine gleichmäßige Auszugbewegung unter Last unterstützt. Die SDS-Konfiguration unterscheidet sich von Rückwandmontageführungen (priorisieren maximale Auszugsreichweite) und Frontmontageführungen (stärker geschlossene Schienen für Schutz vor Verunreinigungen). SDS nebeneinander Schubladenführungen sind dafür ausgelegt, Schwerlastauszug in schlanke Montagehüllen zu integrieren und dabei stabile, kontrollierte Bewegung beizubehalten.

Wesentliche funktionale Eigenschaften

• Teleskopisches lineares Schienensystem mit Kugelkäfig-Schiebemechanismus für reibungsarme Führung
• Nebenander-Anordnung der Schienen (gleiche Seite) für schmale Montagehüllen und verbesserte Steifigkeit
• S-Beam-Profil optimiert für platzbeschränkte Schwerlastanwendungen
• Gehärtete SDP-Stahlschienen; übliche Verzinkung als Oberflächenbehandlung bei industriellen Varianten
• Konzipiert, um ein getragenes Fach, Panel, Behälter oder eine Plattform vollständig über die Montagestruktur herauszufahren

Anwendungen
Industrielle und gewerbliche Anwendungen, die eine seitlich einseitige, schwerlastfähige Vollauszugführung erfordern, wenn die Breite der Baugruppe begrenzt ist, aber Steifigkeit und kontrollierte Bewegung kritisch sind (Beispiele: schmale Maschinentabletts, auskragende Geräteplattformen, industrielle Behälter und Schubladen).

Technische Daten

• Serienname: SDS S-Beam (Side-by-Side)
• Mechanismus: Rollen mit Kugelkäfig-Elementen (teleskopische Kugelführung)
• Schienenmaterial: gehärtete SDP-Stahlschienen (industrielle Führungen häufig verzinkt)
• Montageanordnung: nebeneinander / gleiche Seite (zwei Schienen Schulter an Schulter)
• Beobachtete Nennschienenbreiten: 28 mm (SDS28S) und 43 mm (SDS43S)
• Verfügbare Schienenlängen (auf der Seite angegeben): 290 mm bis 1.570 mm
• Maximaler Hub (angegeben): bis zu 1.520 mm
• Tragfähigkeit (angegeben): bis zu 5.578 N
• Konstruktionsziel: Schlankes Profil für enge Layouts bei gleichzeitiger Erhaltung von Steifigkeit und kontrolliertem Auszug unter Last
