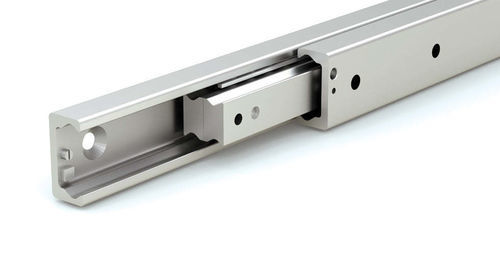

Voll ausziehbare Linear-Gleitschiene SDF series

Schubladenfür schwere LastenStahl

Übersicht
Frontmontierte Schubladengleitschienen sind teleskopische lineare Schienenbaugruppen, die an einer vorderen Montagefläche getragen werden und auf einem Kugelkäfig-Führungssystem für sanftes Aus- und Einfahren basieren. In der Frontmontage sind die Schienenabschnitte face-to-face angeordnet, wodurch ein geschlossenes Profil um den Kugelkäfig und die Rollen entsteht, das diese vor Staub, Schmutz, Holzspänen und leichten Verunreinigungen schützt. Die schwere SDF-Schubladengleiterserie verwendet gehärtete SDP-Schienenabschnitte in dieser face-to-face-Anordnung für vollauszugsfähige Verfahrwege in industriellen Anwendungen.

Anwendungen

• Produktionsböden
• Verpackungsmaschinen
• Holzbearbeitungsmaschinen
• Industrielle Gehäuse
• Service- und Zugangsblenden

Hauptmerkmale

• Staubresistentes Design: geschlossenes Frontprofil schützt Kugelkäfig und Rollen vor Schmutz
• Teleskopische frontmontierte Konfiguration für geführte Vollauszugsbewegungen
• Gehärtete SDP-Schienenabschnitte für Schwerlastanwendungen
• Erhältlich in ein- oder beidseitig wirkenden Verfahrkonfigurationen
• Maximaler Hub: bis zu 2.026 mm
• Verfügbare Schienenlängen: 130 mm bis 1.970 mm
• Tragfähigkeit: bis zu 1.909 N
• Beispiel Nennmaße: 43 mm (SDF43-Varianten)

Technische Daten

• Serie: SDF (SDF Series)
• Typ: Frontmontierte, teleskopische Schubladengleitschiene mit Vollauszug
• Mechanismus: Kugelkäfigführung (Rollelemente)
• Schienenmaterial: Gehärteter Stahl (SDP-Schienenabschnitte)
• Konfiguration: Face-to-face-Anordnung der Schienen (geschlossenes Profil)
• Huboptionen: Ein- und beidseitig wirkende Hubkonfigurationen
• Maximaler Hub: bis zu 2.026 mm
• Verfügbare Schienenlängen: 130 mm bis 1.970 mm
• Tragfähigkeit: bis zu 1.909 N
• Partikelbeständigkeit: Staubresistent; schützt den Kugelkäfig vor Staub, Schmutz und Spänen
• Beispiel Nennmaße: 43 mm (SDF43-Varianten)
• Typische Anwendungen: Produktionsböden, Verpackungsmaschinen, Holzbearbeitung, industrielle Gehäuse, Zugangsblenden
