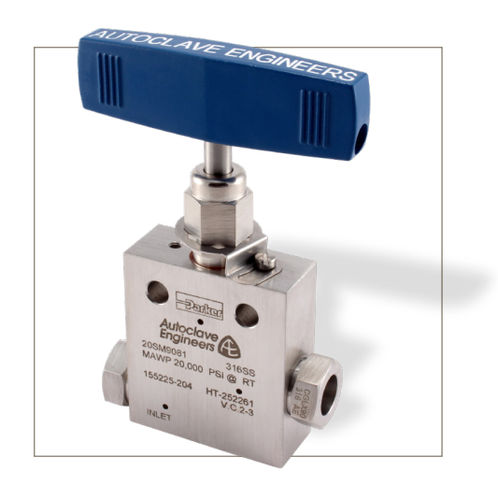

Nadelventil SM series

pneumatischmanuellRegel

Nadelventile, Baureihe SM – 20.000 PSI | #20SM4071 Die Nadelventile der Baureihe SM von Parker Autoclave verfügen über eine nicht drehbare, steigende Spindel und sind für Betriebsdrücke bis zu 20.000 psi (1.379 bar) ausgelegt. Die Schlauchanschlussgrößen reichen von 1/4" bis 1-1/2". Die Ventilanschlüsse basieren auf dem konischen Gewinde-Design von Parker Autoclave. Produktinformationen Die Nadelventile der SM-Serie von Parker Autoclave sind mit großen Durchlässen für Anwendungen mit hohem Durchfluss ausgelegt. Diese Ventile verfügen über eine nicht drehbare, steigende Spindel aus Vollmaterial und sind für Betriebsdrücke bis zu 20.000 psi (1.379 bar) ausgelegt. Die Konus- und Gewindeanschlüsse nutzen Parker Autoclave-Schläuche mit Nennweiten von 1/4" bis 1". Die Betriebstemperaturen reichen von -423 °F bis 1200 °F (-252 °C bis 649 °C) bei Verwendung einer speziellen Dichtung aus graphitgeflochtenem Garn (HT). Die Ausführung aus Edelstahl 316 ist das Standardmaterial, weitere Optionen sind erhältlich. Neben ihren zahlreichen Merkmalen bieten diese Ventile einen zuverlässigen und störungsfreien Betrieb in einer Vielzahl von Anwendungen. Märkte: • Öl und Gas • Petrochemie • Chemie • Forschung Merkmale/Vorteile: • Ventile mit den größten Durchlässen, die für Mitteldruckanwendungen erhältlich sind. • Rohrgrößen von 1/4“ bis 1“ erhältlich. • Konstruktion mit steigender Spindel und Gehäuse aus Vollmaterial. • Die nicht drehbare Spindel verhindert ein Festfressen von Spindel und Sitz. • Die neue einteilige Spindelkonstruktion ermöglicht eine einfache Montage und einen einfachen Austausch der Packung. • Die Metall-auf-Metall-Sitzfläche sorgt für eine blasendichte Absperrung, eine längere Lebensdauer von Spindel und Sitz bei abrasiven Medien, eine höhere Beständigkeit bei wiederholten Ein- und Ausschaltzyklen sowie eine hervorragende Korrosionsbeständigkeit. • Die PTFE-ummantelte Packung gewährleistet eine zuverlässige Abdichtung zwischen Spindel und Gehäuse. • Die Werkstoffe der Spindelhülse und der Stopfbuchse wurden so ausgewählt, dass eine verlängerte Lebensdauer der Gewinde und ein geringeres Drehmoment am Griff erreicht werden.
