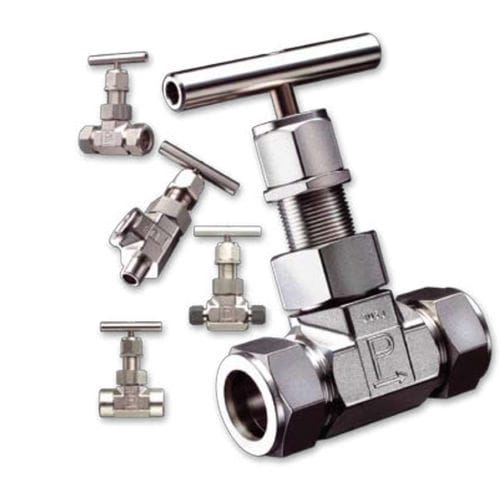

Nadelventil U series

Hebelmit HandradIsolation

Die Nadelventile der U-Serie mit Union-Bonnet von Parker wurden für den Einsatz in Hochdruck- und Hochtemperatur-Messtechnik sowie in industriellen Anwendungen entwickelt. Diese Nadelventile für den Einsatz unter extremen Bedingungen verfügen über eine Stopfbuchse unterhalb des Gewindes zum Schutz der Ventilspindel Produktübersicht Die Nadelventile der U-Serie mit Union-Bonnet von Parker sind für den Einsatz bei Drücken von bis zu 6.000 (414 bar) und Temperaturen von bis zu 1.200 °F (649 °C) ausgelegt. Die hochbelastbare Konstruktion verfügt über eine nicht drehbare untere Spindel, die die Lebensdauer der Stopfbuchse verlängert, indem sie eine Drehung der Spindel im Stopfbuchsenbereich verhindert. Die unterhalb des Gewindes angeordnete Spindelpackung isoliert das Gewindeschmiermittel vom Durchfluss und gewährleistet so eine ausreichende Schmierung unabhängig vom Medium. Märkte: • Energieerzeugung • Kernkraftwerke • Öl und Gas • Chemie / Petrochemie Merkmale/Vorteile: • Die Union-Bonnet-Konstruktion gewährleistet eine hochdichte Abdichtung unter extremen Betriebsbedingungen • Die Packung unterhalb des Antriebsgewindes schützt das Gewindeschmiermittel vor dem Medium und isoliert das Schmiermittel vom Medium • Eine Staubdichtung in der Packungsmutter schützt das Spindelgewinde vor Verunreinigungen von außen • Die Spindelverschwenkung oberhalb der Packung beseitigt Einschlussbereiche und verlängert die Lebensdauer der Packung • Wahl zwischen Grafoil®- oder PTFE-Packung • Wahl zwischen regulierenden oder stumpfen Spindeltypen. Der stumpfe Spindeltyp hilft dabei, das Auftreten von Drahtzug zu verhindern, das bei Zweiphasenströmungen (z. B. im Dampfbetrieb) auftreten kann • Ausführung aus Edelstahl 316 • Große Auswahl an Anschlüssen nach US-Standard und SI-Maßsystem • Für den Schalttafeleinbau geeignet • Zu 100 % werkseitig geprüft Anwendungen: • Dampfablass • Prozesssteuerungsleitungen • Hochtemperatur-Probenahmeleitungen
