Metall-Gegenmutter OMBL 01

sechseckigGewindefür Anschluss

Übersicht

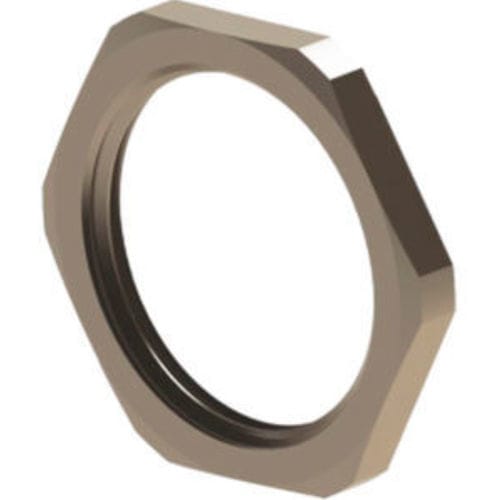

Sechskant-Selbstsicherungsmutter aus vernickeltem Messing zum Anziehen von Kabelverschraubungen. Kompatibel mit metrischen Gewinden (EN60423) und PG-Gewinden (DIN 40430). Lieferbar in mehreren Größen mit angegebenen Höhen (H) und Schlüsselweiten für industrielle Kabelinstallationen.

Technische Daten (metrisches Gewindetabelle)

• M12 x 1,5 | Code: OMBL 01 | H: 2,8 mm | Schlüsselweite: 15 mm
• M16 x 1,5 | Code: OMBL 02 | H: 3,0 mm | Schlüsselweite: 19 mm
• M20 x 1,5 | Code: OMBL 03 | H: 3,5 mm | Schlüsselweite: 24 mm
• M25 x 1,5 | Code: OMBL 04 | H: 3,5 mm | Schlüsselweite: 30 mm
• M32 x 1,5 | Code: OMBL 05 | H: 4,0 mm | Schlüsselweite: 36 mm
• M40 x 1,5 | Code: OMBL 06 | H: 4,0 mm | Schlüsselweite: 45 mm
• M50 x 1,5 | Code: OMBL 07 | H: 5,0 mm | Schlüsselweite: 55 mm
• M63 x 1,5 | Code: OMBL 08 | H: 5,0 mm | Schlüsselweite: 68 mm
• M70 x 2,0 | Code: OMBL 09 - 70 | H: 7,0 mm | Schlüsselweite: 80 mm
• M72 x 1,5 | Code: OMBL 09 - 72 | H: 7,0 mm | Schlüsselweite: 85 mm
• M72 x 2,0 | Code: OMBL 09 - 72 -2 | H: 7,0 mm | Schlüsselweite: 85 mm
• M75 x 1,5 | Code: OMBL 09 | H: 7,0 mm | Schlüsselweite: 90 mm
• M80 x 2,0 | Code: OMBL 09 - 80 | H: 7,0 mm | Schlüsselweite: 90 mm
• M90 x 2,0 | Code: OMBL 10 | H: 10,0 mm | Schlüsselweite: 100 mm

Technische Daten (PG-Gewindetabelle)

• PG7 | OPBL 01 | H: 2,8 mm | Schlüsselweite: 15 mm
• PG9 | OPBL 02 | H: 2,8 mm | Schlüsselweite: 18 mm
• PG11 | OPBL 03 | H: 3,0 mm | Schlüsselweite: 21 mm
• PG13,5 | OPBL 04 | H: 3,0 mm | Schlüsselweite: 23 mm
• PG16 | OPBL 05 | H: 3,0 mm | Schlüsselweite: 26 mm
• PG21 | OPBL 06 | H: 3,5 mm | Schlüsselweite: 32 mm
• PG29 | OPBL 07 | H: 4,0 mm | Schlüsselweite: 40 mm
• PG36 | OPBL 08 | H: 5,0 mm | Schlüsselweite: 50 mm
• PG42 | OPBL 09 | H: 5,0 mm | Schlüsselweite: 60 mm
• PG48 | OPBL 10 | H: 5,5 mm | Schlüsselweite: 64 mm

Eigenschaften / Technische Spezifikationen

• Material: Vernickeltes Messing
• Form: Sechskant-Selbstsicherungsmutter
• Anschlussschraubentypen: Metrisch (EN60423) und PG (DIN 40430)
• Hauptanwendung: Zum Festziehen von Kabelverschraubungen
• Verfügbare metrische Größen und Codes: M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
• Verfügbare PG-Größen und Codes: PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
• Berechnete Maße: H (Höhe) und Schlüsselweite (mm) pro Code wie oben angegeben
