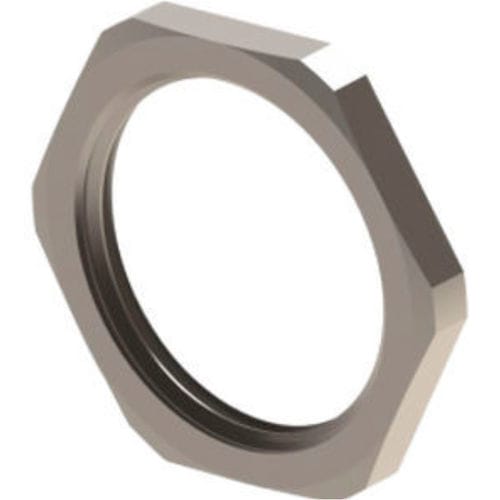

Edelstahl-Gegenmutter OMSL 01

sechseckigaus Edelstahl 316Lfür Kabelverschraubung

Produkt
Sechskant-Sicherungsmuttern aus Edelstahl zum Anziehen von Kabelverschraubungen an Gehäusen und Anlagen. Verfügbar in AISI303 und AISI316L. Kompatibel mit metrischen Gewinden (EN60423) und PG (DIN 40430); Kennzeichnungen OMSL (metrisch) und OPSL (PG).

Details
Sechskant-Sicherungsmutter: Edelstahl AISI303 / AISI316L
Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
Einsatzbereich: Anziehen von Kabelverschraubungen an Schaltschränken, Anschlusskästen und Bediengehäusen in industriellen Anwendungen.

Technische Daten - Sechskant-Sicherungsmuttern metrisches / PG-Gewinde (Auswahl)
M 12 x 1,5 - Code: OMSL 01 - H mm: 2,8 - Schraubenschlüssel mm: 15
M 16 x 1,5 - Code: OMSL 02 - H mm: 3 - Schraubenschlüssel mm: 19
M 20 x 1,5 - Code: OMSL 03 - H mm: 3,5 - Schraubenschlüssel mm: 24
M 25 x 1,5 - Code: OMSL 04 - H mm: 3,5 - Schraubenschlüssel mm: 30
M 32 x 1,5 - Code: OMSL 05 - H mm: 4 - Schraubenschlüssel mm: 36
M 40 x 1,5 - Code: OMSL 06 - H mm: 4 - Schraubenschlüssel mm: 46
M 50 x 1,5 - Code: OMSL 07 - H mm: 5 - Schraubenschlüssel mm: 55
M 63 x 1,5 - Code: OMSL 08 - H mm: 5 - Schraubenschlüssel mm: 70
M 70 x 2,0 - Code: OMSL 09-70 - H mm: 7 - Schraubenschlüssel mm: 80
M 72 x 1,5 - Code: OMSL 09-72 - H mm: 7 - Schraubenschlüssel mm: 85
M 72 x 2,0 - Code: OMSL09-72-2 - H mm: 7 - Schraubenschlüssel mm: 85
M 75 x 1,5 - Code: OMSL 09 - H mm: 7 - Schraubenschlüssel mm: 90
M 80 x 2,0 - Code: OMSL 09-80 - H mm: 7 - Schraubenschlüssel mm: 90
M 80 x 2,0 - Code: OMSL 10 - H mm: 10 - Schraubenschlüssel mm: 100

PG-Größen:
PG 7 - Code: OPSL 01 - H mm: 2,8 - Schraubenschlüssel mm: 15
PG 9 - Code: OPSL 02 - H mm: 2,8 - Schraubenschlüssel mm: 18
PG 11 - Code: OPSL 03 - H mm: 3 - Schraubenschlüssel mm: 22
PG 13,5 - Code: OPSL 04 - H mm: 3 - Schraubenschlüssel mm: 24
PG 16 - Code: OPSL 05 - H mm: 3 - Schraubenschlüssel mm: 27
PG 21 - Code: OPSL 06 - H mm: 3,5 - Schraubenschlüssel mm: 32
PG 29 - Code: OPSL 07 - H mm: 4 - Schraubenschlüssel mm: 41
PG 36 - Code: OPSL 08 - H mm: 5 - Schraubenschlüssel mm: 50
PG 42 - Code: OPSL 09 - H mm: 5 - Schraubenschlüssel mm: 60
PG 48 - Code: OPSL 10 - H mm: 5,5 - Schraubenschlüssel mm: 65

Technische Merkmale / Spezifikationen

• Material: Edelstahl AISI303 / AISI316L
• Typ: Sechskant-Sicherungsmutter
• Einsatzbereich: Zum Anziehen von Kabelverschraubungen
• Gewindenormen: Metrisch (EN60423) und PG (DIN 40430)
• Verfügbare metrische Größen und Codes: M12x1,5 (OMSL 01), M16x1,5 (OMSL 02), M20x1,5 (OMSL 03), M25x1,5 (OMSL 04), M32x1,5 (OMSL 05), M40x1,5 (OMSL 06), M50x1,5 (OMSL 07), M63x1,5 (OMSL 08), M70x2,0 (OMSL 09-70), M72x1,5 (OMSL 09-72), M72x2,0 (OMSL09-72-2), M75x1,5 (OMSL 09), M80x2,0 (OMSL 09-80), M80x2,0 (OMSL 10)
• Verfügbare PG-Größen und Codes: PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13,5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• Typische H-Werte (H) und Schraubenschlüsselgrößen sind pro Code in den technischen Daten angegeben
