Kabelverschraubung / vernickeltes Messing M12EM16

NBRIP68metrisch

Beschreibung

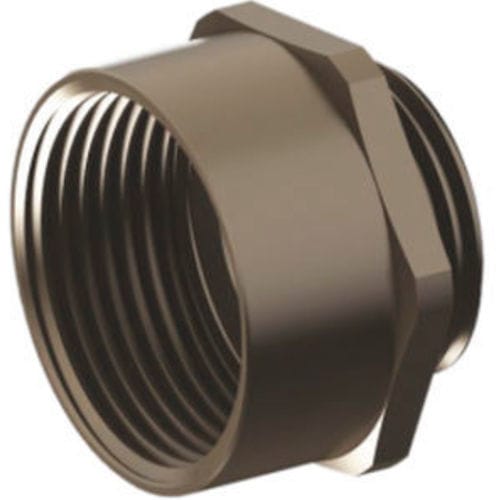

Gewindevergrößerer aus vernickeltem Messing mit NBR-O-Ring. Entwickelt, um den Einbau von Kabelverschraubungen mit größeren Anschlussgewinden als die vorhandenen Gewindebohrungen zu ermöglichen. Kompatibel mit metrischen (EN60423) und PG (DIN 40430) Normen. Schutzklasse IP68.

Technische Daten
Metrisch→Metrisch

• M 12 x 1,5 → Code M12EM16 → IG M 16 x 1,5 → GL 6 mm → Schlüssel 18 mm
• M 16 x 1,5 → Code M16EM20 → IG M 20 x 1,5 → GL 6 mm → Schlüssel 22 mm
• M 20 x 1,5 → Code M20EM25 → IG M 25 x 1,5 → GL 6 mm → Schlüssel 27 mm
• M 25 x 1,5 → Code M25EM32 → IG M 32 x 1,5 → GL 7 mm → Schlüssel 34 mm
• M 32 x 1,5 → Code M32EM40 → IG M 40 x 1,5 → GL 8 mm → Schlüssel 45 mm
• M 32 x 1,5 → Code M32EM50 → IG M 50 x 1,5 → GL 8 mm → Schlüssel 55 mm
• M 40 x 1,5 → Code M40EM50 → IG M 50 x 1,5 → GL 8 mm → Schlüssel 55 mm
• M 50 x 1,5 → Code M50EM63 → IG M 63 x 1,5 → GL 10 mm → Schlüssel 70 mm
• M 63 x 1,5 → Code M63EM75 → IG M 75 x 1,5 → GL 15 mm → Schlüssel 80 mm

PG→PG

• PG 7 → Code P7EP9 → IG PG 9 → GL 6 mm → Schlüssel 18 mm
• PG 9 → Code P9EP11 → IG PG 11 → GL 6 mm → Schlüssel 21 mm
• PG 11 → Code P11EP13,5 → IG PG 13,5 → GL 6 mm → Schlüssel 23 mm
• PG 13,5 → Code P13,5EP16 → IG PG 16 → GL 6 mm → Schlüssel 25 mm
• PG 16 → Code P16EP21 → IG PG 21 → GL 7 mm → Schlüssel 32 mm
• PG 21 → Code P21EP29 → IG PG 29 → GL 7 mm → Schlüssel 42 mm
• PG 29 → Code P29EP36 → IG PG 36 → GL 8 mm → Schlüssel 50 mm
• PG 36 → Code P36EP42 → IG PG 42 → GL 9 mm → Schlüssel 60 mm
• PG 42 → Code P42EP48 → IG PG 48 → GL 10 mm → Schlüssel 65 mm

Spezifikationen

• Material (Verlängerer): vernickeltes Messing
• O-Ring Material: NBR
• Gewindenormen: Metrisch (EN60423) und PG (DIN 40430)
• Schutzklasse: IP68
• Funktion: Ermöglicht die Verwendung von Kabelverschraubungen mit größeren Anschlussgewinden als vorhandene Gewindebohrungen
• Verfügbare Umrüstungen: siehe technische Daten (Bereiche M12 → M75 und PG7 → PG48)
