Schutz-Blindabdeckung OMBK 01

TauchfühlerIndustrie

Produkt

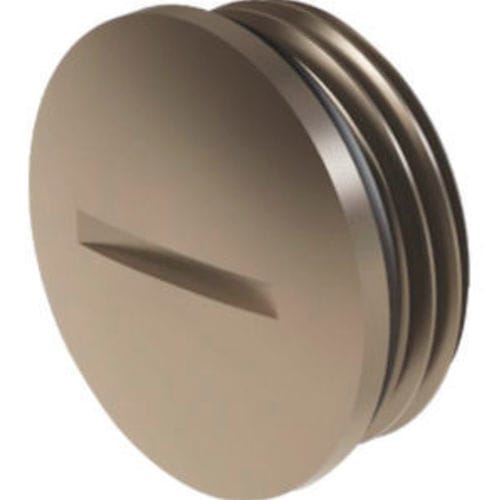

Metallischer Blindstopfen für ungenutzte Gewindebohrungen. Verfügbar unter den Bezeichnungen OMBK (metrisch) und OPBK (PG).

Details
Schraubenverschluß: vernickeltes Messing
O-Ring: NBR
Anschlussgewinde: metrisch (EN60423) / PG (DIN 40430)
Schutzart: IP68
Bestimmt für: ungenutzte Gewindebohrungen
Montage: Schraubendreher
Typische Anwendungen: Maschinen und Anlagen; Herstellung von Elektromotoren

Technische Daten
METRIC - PG THREAD BLIND STOPS
AG Thread | Code | H mm | GL mm | D mm
M 12 x 1,5 | OMBK 01 | 7.5 | 5 | 14
M 16 x 1,5 | OMBK 02 | 8 | 5 | 18
M 20 x 1,5 | OMBK 03 | 9.5 | 6.5 | 22
M 25 x 1,5 | OMBK 04 | 11 | 7 | 28
M 32 x 1,5 | OMBK 05 | 12 | 8 | 35
M 40 x 1,5 | OMBK 06 | 13 | 8.5 | 44
M 50 x 1,5 | OMBK 07 | 15 | 9 | 54
M 63 x 1,5 | OMBK 08 | 16 | 10 | 67

PG | Code | H mm | GL mm | D mm
PG 7 | OPBK 01 | 8 | 5 | 14
PG 9 | OPBK 02 | 9 | 6 | 17
PG 11 | OPBK 03 | 9 | 6 | 20
PG 13,5 | OPBK 04 | 9.5 | 6.5 | 22
PG 16 | OPBK 05 | 9.5 | 6.5 | 24
PG 21 | OPBK 06 | 11 | 7 | 30
PG 29 | OPBK 07 | 12 | 8 | 39
PG 36 | OPBK 08 | 15 | 9 | 50
PG 42 | OPBK 09 | 16 | 10 | 57
PG 48 | OPBK 10 | 16 | 10 | 64

Merkmale / Technische Spezifikationen

• Material: vernickeltes Messing (Schraubenverschluss)
• O-Ring Material: NBR
• Anschlussgewinde Normen: metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP68
• Bestimmt für ungenutzte Gewindebohrungen
• Montageverfahren: Schraubendreher
• Typische Anwendungen: Maschinen und Anlagen; Herstellung von Elektromotoren
• Verfügbare Artikelnummern und Größen: metrische Codes OMBK 01–08 (M12–M63) und PG-Codes OPBK 01–10 (PG7–PG48) mit den entsprechenden H-, GL- und D-Abmessungen
