Zubehör für Kabelverschraubungen M12AP7

Produktname

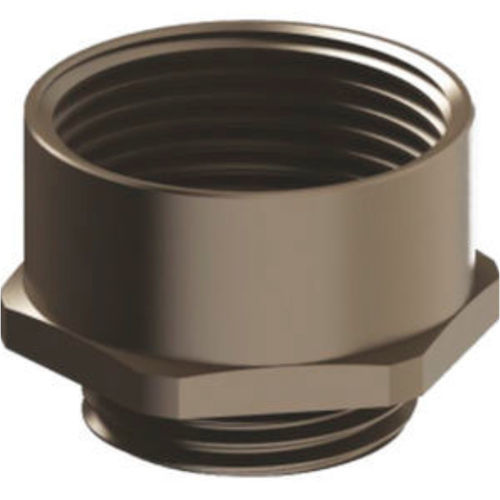

Gewinde-Adapter Metrisch-PG / PG-Metrisch

Produktdetails
Adapter: vernickeltes Messing
O-Ring: NBR
Anschlussgewinde: metrisch (EN60423) / PG (DIN 40430)
Schutzart: IP68
Eigenschaften: Adapter vom metrischen Außengewinde auf PG-Innengewinde
Ermöglicht die Verwendung von PG-Zubehör in metrisch gewendeten Anwendungen

Technische Daten - Metrisch zu PG (Metric -> PG)
AG-Gewinde | Produktcode | IG mm | GL mm | Schlüsselweite mm
M 12 x 1,5 | M12AP7 | PG 7 | 6 | 14
M 12 x 1,5 | M12AP9 | PG 9 | 6 | 17
M 16 x 1,5 | M16AP11 | PG 11 | 6 | 21
M 20 x 1,5 | M20AP11 | PG 11 | 6 | 22
M 20 x 1,5 | M20AP13,5 | PG 13,5 | 6 | 23
M 25 x 1,5 | M25AP16 | PG 16 | 7 | 27
M 25 x 1,5 | M25AP21 | PG 21 | 7 | 32
M 32 x 1,5 | M32AP29 | PG 29 | 8 | 42
M 40 x 1,5 | M40AP29 | PG 29 | 8 | 45
M 50 x 1,5 | M50AP36 | PG 36 |10 | 55
M 50 x 1,5 | M50AP42 | PG 42 |10 | 60
M 63 x 1,5 | M63AP48 | PG 48 |10 | 65

Technische Daten - PG zu Metrisch (PG -> Metric)
AG-Gewinde | Produktcode | IG mm | GL mm | Schlüsselweite mm
PG 7 | P7AM12 | M 12 x 1,5 | 6 | 14
PG 9 | P9AM16 | M 16 x 1,5 | 6 | 19
PG 11 | P11AM16 | M 16 x 1,5 | 6 | 21
PG 13,5| P13,5AM20| M 20 x 1,5 | 6 | 23
PG 16 | P16AM20 | M 20 x 1,5 | 7 | 25
PG 16 | P16AM25 | M 25 x 1,5 | 7 | 28
PG 21 | P21AM25 | M 25 x 1,5 | 7 | 30
PG 21 | P21AM32 | M 32 x 1,5 | 7 | 35
PG 29 | P29AM40 | M 40 x 1,5 | 8 | 45
PG 36 | P36AM50 | M 50 x 1,5 | 9 | 55
PG 42 | P42AM63 | M 63 x 1,5 |10 | 70

Eigenschaften / technische Spezifikationen

• Material: vernickeltes Messing (Adapter)
• O-Ring Material: NBR
• Anwendbare Gewinde: metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP68
• Funktion: Wandelt metrisches Außengewinde in PG-Innengewinde um und ermöglicht die Verwendung von PG-Zubehör in metrisch gewendeten Systemen
• Verfügbare Größen/Codes: siehe technische Datentabellen oben (Beispiele: M12AP7, M16AP11, M25AP16, P7AM12, P16AM20, P29AM40 usw.)
• Schlüsselweiten und Gewindeabmessungen sind pro Produktcode in den technischen Tabellen angegeben
