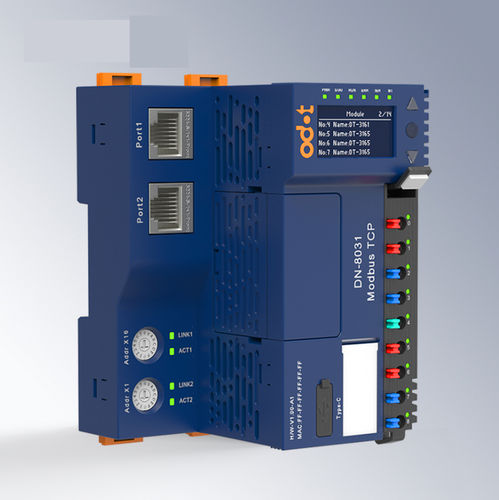

Kommunikationsmodul / Modbus TCP DN-8031

RJ452 PortsDatenübertragung

Modbus TCP Netzwerkadapter Modulmerkmale - Der DN8031 Netzwerkadapter unterstützt das Standard-Modbus-TCP-Serverprotokoll, die Kaskadenfunktion des Dual-Netzwerkanschlusses und den gleichzeitigen Zugriff von bis zu 10 Clients. - Unterstützt bis zu 32 IO-Module in der Erweiterung; die Summe der Prozessdaten-Eingabe und -Ausgabe beträgt bis zu 8192 Bytes; flexible Auswahl der IO-Module zur Paarung mit dem Adapter. - Unterstützt Modbus-Funktionscodes 01/02/03/04/05/06/15/16/23 und die Modbus-Watchdog-Funktion. - Hochgeschwindigkeits-Redundanz-Rückwandbus; der Aktualisierungszyklus bei voller Last beträgt 0,6 ms. - Zweistufige Installation für Komfort; versetzte Anordnung der Federlichtleitklemmen; steckbare Klemmen für einfache Wartung und Austausch; Kabeldurchmesser: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Interner Bus, Systemleistung und Feldleistung sind vollständig isoliert, um zu verhindern, dass Feldgerätesignale die internen Kommunikationsmodule stören. - Unterstützt Kommunikationsdiagnosen, erweiterte Moduldiganosefunktion, mit Anzeigelichtern für Betriebs- und Kommunikationsstatus. - OLED-Bildschirm zur Anzeige von Modulparametern und zum Abrufen wichtiger Informationen ohne Software. Technische Parameter Allgemeine Parameter - Modulverbrauch: 78mA@24VDC - Systemleistung: 19,2~28,8VDC (Nominal: 24VDC) - Verpolungsschutz: Unterstützung - Interner Busversorgungsstrom: Max. 2A@5VDC - Feldleistung: 19,2~28,8VDC (Nominal: 24VDC) - Feldstrom: Max. DC 8A - Kabeldurchmesser: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Steckbare Klemme: Unterstützung - Maximale Anzahl von Erweiterungsmodulen: 32 - Diagnosefunktion: Kommunikationsdiagnosen, erweiterte Modulstatusdiagnosen - Rückwandbus: Doppelte Busredundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*83*80mm - Produktzertifizierung: CE-Zertifizierung Kommunikationsparameter - Protokoll: Modbus TCP-Server - Schnittstelle: 2*RJ45, integrierte Schaltfunktionen - Leitungslänge: Maximal 100m (Segmentlänge) zwischen 2 Standorten - Übertragungsgeschwindigkeit: 10/100 Mbit/s, Vollduplex - Automatische Aushandlung: Unterstützung - Automatisches MDI/MDIX: Unterstützung - Maximale Anzahl von Eingabe-/Ausgabebytes: Eingabe: 8192 Bytes, Ausgabe: 8192 Bytes - Redundanzmodus: Nicht unterstützt - Maximale Anzahl von Clientverbindungen: 10 - TCP-Zeitwartung: Unterstützung - Modbus-Watchdog: Unterstützung - Modbus-Funktionscode: 01/02/03/04/05/06/15/16/23 - IP-Adresseneinstellung: Drehschalter oder IO Config-Software - Standard-IP-Adresse: 192.168.1.100 Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 - ESD: Kontaktentladung ±6kV, Luftentladung ±8kV, Leistungsstufe A - SURGE: Gemeinsamer Modus ±2kV, Differenzmodus ±1kV, Leistungsstufe A - EFT: ±2kV, Leistungsstufe A Hauptmerkmale / Technische Spezifikationen - Unterstützt Modbus TCP-Serverprotokoll - Kaskade von Dual-Netzwerkanschluss-Schaltern - Bis zu 10 gleichzeitige Clientverbindungen - Unterstützt bis zu 32 IO-Module - 8192 Bytes max Eingabe-/Ausgabedaten - Unterstützt Modbus-Funktionscodes 01/02/03/04/05/06/15/16/23 - Hochgeschwindigkeits-Redundanz-Rückwandbus (0,6 ms Aktualisierungszyklus) - Steckbare Klemmen, Kabeldurchmesser 0,2mm² bis 1,5mm² - Vollständige Isolierung zwischen internem Bus, Systemleistung und Feldleistung - Kommunikations- und Moduldiganosen mit Anzeigelichtern - OLED-Bildschirm zur Parameteranzeige - CE-zertifiziert - Betriebstemperatur: -35℃ bis 60℃ (horizontal), -35℃ bis 50℃ (vertikal) - Lagertemperatur: -40℃ bis 85℃ - Schutzgrad: IP20
