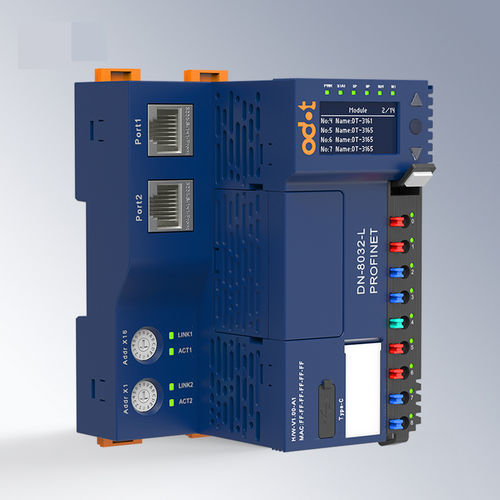

PROFINET-Kommunikationsmodul DN-8032-L

2 PortsFernfür DIN-Schiene

PROFINET Netzwerkadapter - Der DN8032-L Netzwerkadapter unterstützt das standardmäßige PROFINET IO Device-Protokoll und verfügt über eine Kaskadenfunktion für Dual-Netzwerkanschlüsse. - Das Modul unterstützt die Erweiterung um bis zu 32 IO-Module. Der maximale Eingang von Prozessdaten beträgt 1440 Bytes (jedes Untermodul ist 1 Byte groß und mit dem Zustand der Eingangsdaten verbunden), und der maximale Ausgang beträgt 1440 Bytes (jedes Untermodul ist 1 Byte groß und mit dem Zustand der Ausgangsdaten verbunden). Flexible Auswahl der IO-Module, die mit dem Adapter gekoppelt werden sollen. - Das Modul unterstützt keine MRP-Medienredundanz und kein redundantes Ringnetzwerk, unterstützt jedoch den RT-Echtzeitkommunikationsmodus. Die minimale RT-Echtzeitkommunikationsperiode beträgt 1ms. - Das Modul verfügt über einen hochgeschwindigkeitsredundanten Backplane-Bus mit einem vollständigen Lastaktualisierungszyklus von 0,6ms. - Zweistufige Installation für Komfort, versetzte Anordnung von Federlichtleitklemmen und steckbare Klemmen für einfache Wartung und Austausch. Kabeldurchmesser: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Der interne Bus und die Systemleistung sind vollständig von der Feldleistung isoliert, um zu verhindern, dass Feldgerätesignale die internen Kommunikationsmodule stören. - Unterstützt Kommunikationsdiagnosen und erweiterte Moduldiganosefunktionen, mit Anzeigelampen für Betriebsstatus und Kommunikationsstatus. - Der OLED-Bildschirm ermöglicht das Anzeigen von modulspezifischen Parametern und das Abrufen wichtiger Informationen ohne Software. Technische Parameter Allgemeiner Parameter - Stromverbrauch: 107mA@24VDC - Systemleistung: 19,2~28,8VDC (Nominal: 24VDC) - Verpolungsschutz: Unterstützung - Interner Busversorgungsstrom: Max. 2A@5VDC - Feldleistung: 19,2~28,8VDC (Nominal: 24VDC) - Feldstrom: Max. DC 8A - Kabeldurchmesser: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Steckbare Klemme: Unterstützung - Maximale Anzahl von Erweiterungsmodulen: 32 - Diagnosefunktion: Kommunikationsdiagnosen, erweiterte Modulstatusdiagnosen - Backplane-Bus: Doppelte Busredundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*83*80mm - Produktzertifizierung: CE-Zertifizierung Kommunikationsparameter - Protokoll: PROFINET IO Device - Eingang: 1440 Bytes - Ausgang: 1440 Bytes - Übertragungsgeschwindigkeit: 10/100 Mbit/s - RT: Unterstützung, minimale RT-Echtzeitkommunikationsperiode beträgt 1ms - IRT: Nicht unterstützt - MRP: Nicht unterstützt - MRPD: Nicht unterstützt - Geräteeinstellung: DIP-Schalter oder Softwarekonfiguration Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umgebungsluftfeuchtigkeit: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzart: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 - ESD: Kontaktentladung ±6kV, Luftentladung ±8kV, Leistungsstufe A - SURGE: Gleichtakt ±2kV, Gegentakt ±1kV, Leistungsstufe A - EFT: ±2kV, Leistungsstufe A Hauptmerkmale / Technische Spezifikationen - Unterstützt das standardmäßige PROFINET IO Device-Protokoll - Kaskadenfunktion für Dual-Netzwerkanschlüsse - Erweiterung auf bis zu 32 IO-Module - Max. Eingangs-/Ausgangsprozessdaten: 1440 Bytes - Unterstützt kein MRP/IRT/MRPD - Unterstützt RT-Echtzeitkommunikation (min. 1ms) - Hochgeschwindigkeitsredundanter Backplane-Bus (Aktualisierungszyklus 0,6ms) - Steckbare Klemmen, Kabeldurchmesser 0,2mm²–1,5mm² - Vollständige Isolierung zwischen internem Bus/Systemleistung und Feldleistung - Kommunikations- und Moduldiganosen, OLED-Display - CE-zertifiziert, IP20-Schutz - Betriebstemperatur: -35℃ bis 60℃ (horizontal), -35℃ bis 50℃ (vertikal) - Lagertemperatur: -40℃ bis 85℃ - Luftfeuchtigkeit: 5%–95% RH (keine Kondensation) - Installationshöhe: <2000m - Abmessungen: 119*83*80mm
