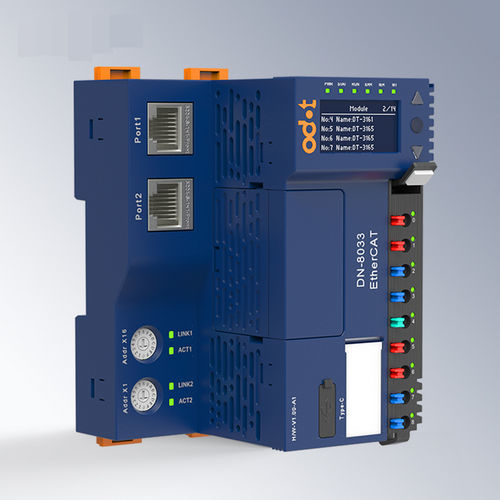

EtherCAT-Kommunikationsmodul DN-8033

Ethernet2 Portsfür DIN-Schiene

EtherCAT-NetzwerkadapterDer Netzwerkadapter DN8033 unterstützt das Standard-EtherCAT-Protokoll mit Ethernet-Unterstützung für eine Kommunikationsgeschwindigkeit von 100 Mbit/s.Das Modul unterstützt die Erweiterung um bis zu 32 IO-Module mit einem maximalen Prozessdateneingang von 1024 Byte und einem maximalen Ausgang von 1024 Byte, was eine flexible Auswahl von IO-Modulen ermöglicht, die mit dem Adapter gekoppelt werden können.Das Modul unterstützt die SDO-Masterkonfigurationsfunktion und kann über die EtherCAT-Master-Software konfiguriert werden. Es verfügt über einen redundanten Hochgeschwindigkeits-Rückwandbus mit einem Volllast-Auffrischungszyklus von 0,6 ms. Die zweistufige Installation sorgt für Bequemlichkeit, die versetzte Anordnung der Federlichtleiterklemmen und die steckbaren Klemmen für einfache Wartung und Austausch. Verdrahtungsdurchmesser: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16).Der interne Bus und die System- und Feldstromversorgung sind vollständig isoliert, um zu vermeiden, dass Signale der Feldausrüstung die interne Kommunikation des Moduls stören.Unterstützt Kommunikationsdiagnose und erweiterte Moduldiagnosefunktion, mit Anzeigeleuchten für Betriebs- und Kommunikationsstatus.Der OLED-Bildschirm ermöglicht die Anzeige von modulbezogenen Parametern und die Erfassung wichtiger Informationen ohne Software.Technische ParameterAllgemeine ParameterModulverbrauch112mA@24VDCSystemspannung19,2~28,8VDC (Nennwert: 24VDC)Anti-Inversionsschutz: UnterstützungInterner BusversorgungsstromMax. [email protected]~28.8VDC (Nennwert: 24VDC)FeldleistungsstromMax. DC 8AVerdrahtungsdurchmesserMin. 0.2mm² (AWG24)Max. 1.5mm² (AWG16)Klemme steckbarUnterstützt die maximale Anzahl von Erweiterungsmodulen32DiagnosefunktionKommunikationsdiagnose, erweiterte ModulstatusdiagnoseRückwandbusDoppelbus-RedundanzEinbau35mm DIN-SchieneAbmessung119*83*80mmProduktzertifizierungCE-ZertifizierungKommunikationsparameterProtokollEtherCAT-SlavePort2*RJ45LeitungslängeMaximal 100m (Segmentlänge) zwischen 2 StandortenÜbertragungsgeschwindigkeit100 MbpsMaximale Anzahl von Eingangs-/AusgangsbytesEingang: 1024 BytesAusgang: 1024 BytesSite-Alias-EinstellungenWahlschalter oder SoftwarekonfigurationUmgebungsparameterHorizontale InstallationBetriebstemperatur-35℃~60℃Vertikale InstallationBetriebstemperatur-35℃~50℃Lagertemperatur-40℃~85℃Umgebungsfeuchtigkeit5%~95%RH (keine Kondensation)Installationshöhe<2000mVerschmutzungsgradⅡSchutzgradIP20Mechanische EigenschaftenErfüllen IEC60068-2-6, IEC6008-2-27IsolationswiderstandErfüllt IEC61131-2EMC-LeistungErfüllt IEC61131-2, IEC61000-4ESD: Kontaktentladung ±6kV, Luftentladung ±8kV, Performance Level A;SURGE: Common mode ±2kV, Differential mode ±1kV, Performance Level A;EFT: ±2kV, Performance Level AKey Merkmale / Technische DatenUnterstützt Standard EtherCAT Protokoll, 100Mbit/s EthernetErweiterung auf 32 IO-ModuleMax Input/Output Prozessdaten: je 1024 ByteSDO-Master-Konfiguration über EtherCAT-Master-SoftwareHochgeschwindigkeits-Redundanz-Rückwandbus, 0,6 ms Refresh-ZyklusZweistufige Installation, steckbare Klemmen, Verdrahtungsdurchmesser 0,2 mm²-1,5 mm²Vollständige Isolierung zwischen interner Bus-/Systemspannung und FeldspannungKommunikation und Moduldiagnose mit StatusanzeigenOLED-Bildschirm zur ParameteranzeigeCE-zertifiziert, Schutzart IP20, -35℃~60℃ Betrieb
