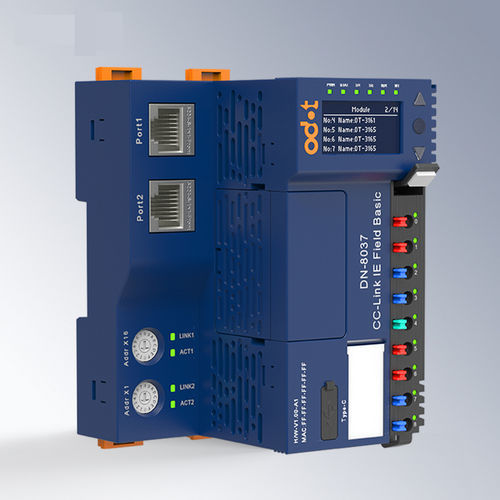

CC-Link-Kommunikationsmodul DN-8037

EthernetRJ452 Ports

Netzwerkadapter CC-Link IE Field Basic - Das DN-8037 Modul unterstützt das Standardprotokoll CC-Link IE Field Basic und verfügt über eine Kaskadenfunktion für Dual-Netzwerkanschlüsse. - Unterstützt bis zu 32 IO-Modulerweiterungen; RX/RY-Kapazität bis zu 1024 (jede Station 64 Bits), RWr/RWw-Kapazität bis zu 512 Wörter (jede Station 32 Wörter); flexible Auswahl von IO-Modulen zur Paarung mit dem Adapter. - Unterstützt Remote-Gerätestation, bis zu 16 Stationen, mit einer Übertragungsdistanz von bis zu 100m. - Hochgeschwindigkeits-Redundanz-Backplane-Bus; der Aktualisierungszyklus bei voller Last beträgt 0,6 ms. - Zweistufige Installation für Komfort; versetzte Anordnung von Federlichtleitklemmen; steckbare Klemme für einfache Wartung und Austausch; Kabeldurchmesser: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Interner Bus, Systemleistung und Feldleistung sind vollständig isoliert, um zu verhindern, dass Feldgerätesignale die internen Kommunikationsmodule stören. - Unterstützt Kommunikationsdiagnose und erweiterte Moduldiganosefunktionen, mit Anzeigelichtern für Betriebs- und Kommunikationsstatus. - OLED-Bildschirm ermöglicht die Anzeige von modulspezifischen Parametern und das Abrufen wichtiger Informationen ohne Software. Technische Parameter Allgemeine Parameter - Stromverbrauch: 93mA@24VDC - Systemleistung: 19,2~28,8VDC (Nennwert: 24VDC) Verpolungsschutz: Unterstützung - Interner Busversorgungsstrom: Max. 2A@5VDC - Feldleistung: 19,2~28,8VDC (Nennwert: 24VDC) - Feldstrom: Max. DC 8A - Kabeldurchmesser: Min. 0,2mm² (AWG24) Max. 1,5mm² (AWG16) - Steckbare Klemme: Unterstützung - Maximale Anzahl von Erweiterungsmodulen: 32 - Diagnosefunktion: Kommunikationsdiagnose, erweiterte Modulstatusdiagnose - Backplane-Bus: Doppelte Busredundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*83*80mm - Produktzertifizierung: CE-Zertifizierung Kommunikationsparameter - Protokoll: CC-Link IE Field Basic - Schnittstelle: 2*RJ45, integrierte Schaltfunktionen - Leitungslänge: Maximal 100m (Segmentlänge) zwischen 2 Standorten - Übertragungsgeschwindigkeit: 100 Mbps, Vollduplex - RX/RY: Max. 1024 Bits - RWr/RWw: Max. 512 Wörter - Stationstyp: Remote-Gerätestation - Anzahl der belegten logischen Stationen: 1~16 - Standortalias-Einstellungen: DIP-Schalter oder Softwarekonfiguration - Diagnosefunktion: Kommunikationsdiagnose, erweiterte Modulstatusdiagnose - Standard-IP-Adresse: 192.168.3.100 Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35°C ~ 60°C - Betriebstemperatur bei vertikaler Installation: -35°C ~ 50°C - Lagertemperatur: -40°C ~ 85°C - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Luftentladung ±8kV, Leistungsstufe A; SURGE: Gemeinsamer Modus ±2kV, Differenzmodus ±1kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptmerkmale / Technische Spezifikationen: - Unterstützt CC-Link IE Field Basic-Protokoll - Kaskadierung von Dual-Netzwerkanschlüssen - Bis zu 32 IO-Modulerweiterungen - RX/RY: bis zu 1024 Bits; RWr/RWw: bis zu 512 Wörter - Remote-Gerätestation: bis zu 16 Stationen, 100m Übertragung - Hochgeschwindigkeits-Redundanz-Backplane-Bus, 0,6 ms Aktualisierungszyklus - Steckbare Klemmen, Kabeldurchmesser 0,2mm²–1,5mm² - Vollständige Isolation zwischen internem Bus, Systemleistung und Feldleistung - Kommunikations- und Moduldiganose, Anzeigelichter - OLED-Bildschirm zur Anzeige von Parametern - CE-Zertifizierung - Betriebstemperatur: -35°C bis 60°C (horizontal), -35°C bis 50°C (vertikal) - Schutzgrad: IP20 - Installation: 35mm DIN-Schiene - Abmessungen: 119*83*80mm
