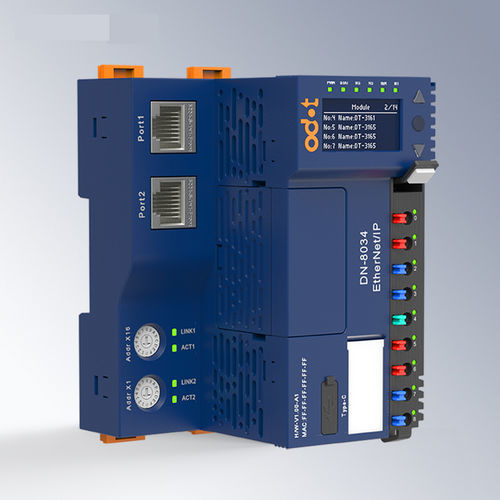

EtherNet/IP-Kommunikationsmodul DN-8034

RJ452 Portsfür DIN-Schiene

EtherNet/IP Netzwerkadapter Modulmerkmale - Der DN8034 Netzwerkadapter unterstützt das standardmäßige EtherNet/IP-Protokoll und die Kaskadenfunktion des Dual-Netzwerkanschlusses. - Das Modul unterstützt bis zu 32 IO-Modulerweiterungen mit einer maximalen Eingabe von Prozessdaten von 1024 Bytes und einer maximalen Ausgabe von 1024 Bytes, was eine flexible Auswahl der IO-Module ermöglicht, die mit dem Adapter gekoppelt werden sollen. - Hochgeschwindigkeits-Redundanz-Backplane-Bus mit einem vollständigen Ladezyklus von 0,6 ms. - Zweistufige Installation für Komfort, versetzte Anordnung von Federlichtleitklemmen und steckbare Klemmen für einfache Wartung und Austausch. Kabeldurchmesser: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Interner Bus und Systemleistung sind vollständig von der Feldleistung isoliert, um zu verhindern, dass Feldgerätesignale die internen Kommunikationsmodule stören. - Unterstützt Kommunikationsdiagnosen, erweiterte Moduldiganosefunktion, mit Anzeigelampen für Betriebsstatus und Kommunikationsstatus. - OLED-Bildschirm ermöglicht die Anzeige von modulspezifischen Parametern und den Erwerb wichtiger Informationen ohne Software. Technische Parameter Allgemeine Parameter - Stromverbrauch: 104mA@24VDC - Systemleistung: 19,2~28,8VDC (Nennwert: 24VDC) Verpolungsschutz: Unterstützung - Interner Busversorgungsstrom: Max. 2A@5VDC - Feldleistung: 19,2~28,8VDC (Nennwert: 24VDC) - Feldstrom: Max. DC 8A - Kabeldurchmesser: Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Steckbare Klemme: Unterstützung - Maximale Anzahl von Erweiterungsmodulen: 32 - Diagnosefunktion: Kommunikationsdiagnosen, erweiterte Modulstatusdiagnosen - Backplane-Bus: Doppelte Busredundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*83*80mm - Produktzertifizierung: CE-Zertifizierung Kommunikationsparameter - Protokoll: EtherNet/IP Slave - Schnittstelle: 2*RJ45, integrierte Schaltfunktionen - Leitungslänge: Maximal 100m (Segmentlänge) zwischen 2 Standorten - Übertragungsgeschwindigkeit: 10/100 Mbps, Vollduplex - Maximale Anzahl von Eingabe-/Ausgabebytes: Eingabe: 1024 Bytes, Ausgabe: 1024 Bytes - IP-Adresseneinstellung: Drehschalter oder IO Config Software - Standard-IP-Adresse: 192.168.1.200 Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Differenzialmodus ±1kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen - Unterstützt bis zu 32 IO-Modulerweiterungen - Max. Eingabe-/Ausgabeprozessdaten: 1024 Bytes jeweils - Hochgeschwindigkeits-Redundanz-Backplane-Bus (0,6 ms Aktualisierungszyklus) - Duale RJ45-Anschlüsse mit integriertem Schalter - DIN-Schienenmontage (35mm) - Betriebstemperatur: -35℃ bis 60℃ (horizontal), -35℃ bis 50℃ (vertikal) - CE-zertifiziert, IP20-Schutz
