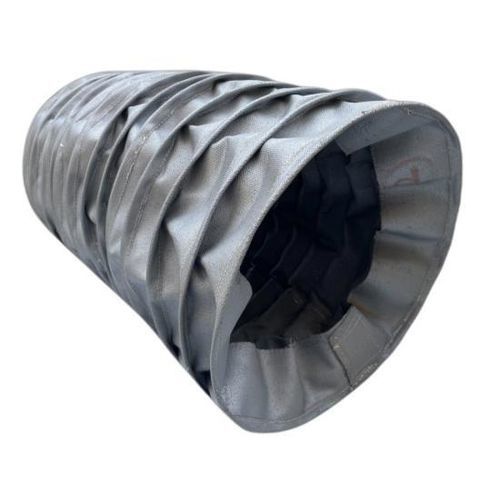

Zylinderförmiger Balg BSTFLEX Sewn

rundPTFEbeschichtetes Gewebe

Produktübersicht
Die genähten, drahtgestützten Faltenbälge BSTFLEX sind kundenspezifische, flexible Schutzabdeckungen für Anwendungen mit großem Durchmesser und langen Hüben. Ein inneres Drahtgerüst stabilisiert jede Falte während der Aus- und Einfederung, reduziert Durchhängen des Gewebes und sorgt für konstante Geometrie. Diese drahtverstärkten Gewebebälge schützen Hydraulikstangen, Wellen, Antriebe, Teleskopmechanismen und andere bewegliche Komponenten vor Staub, Metallspänen, Abrieb, Öl, Kühlmittel, Funken und Strahlungswärme. Anpassbare Parameter umfassen Innen- und Außendurchmesser, komprimierte und ausgefahrene Längen, Hub, Drahtdurchmesser und -abstände, Gewebematerial und Endbefestigung.

Drahtgestützte Konstruktion
Das innere Drahtgerüst formt und stabilisiert jede Falte, sodass die Baugruppe nicht ausschließlich von der Gewebesteifigkeit abhängt. Diese Konstruktion bietet:

• Verbesserte dimensionsstabilität während der Zyklen
• Bessere Tragfähigkeit für große Durchmesser
• Reduziertes Kollabieren und Durchhängen des Gewebes
• Geeignet für lange Verfahrwege und Ausfahrstrecken
• Effizientes Verhältnis von komprimierter zu ausgefahrener Länge
• Flexible, kundenspezifische Geometrieoptionen

Maßanfertigung (Schlüsselspezifikationsmatrix)
Balgtyp: Genähter, drahtgestützter Faltenbalg
Form: Rund / Zylindrisch
Innendurchmesser: Kundenspezifisch
Außendurchmesser: Kundenspezifisch
Ausgefahrene Länge: Kundenspezifisch
Komprimierte Länge: Kundenspezifisch
Hub: Nach Anwendung
Drahtunterstützung: Durchmesser und Abstand kundenspezifisch
Gewebematerial: Je nach Umgebung
Endkonstruktion: Manschette, Flansch, Klemme oder kundenspezifisch
Verschluss: Geschlossen, Reißverschluss, Klett oder kundenspezifisch
Produktion: Prototypen und OEM-Mengen

Geeignetheit für große Durchmesser und lange Hübe
Großdurchmesser-Bälge neigen zu ungleichmäßigem Faltenwurf, Verwindung und Kontakt mit beweglichen Teilen. Die drahtgestützte Konstruktion erhält Profil und Faltenkonsistenz während der Bewegung und ist geeignet für schwere Maschinen, Pressen, Hebesysteme und lange Teleskopwege.

Materialoptionen

• Beschichtetes Nylon — allgemeiner Industrieschutz mit Flexibilität und Abriebfestigkeit
• Mit Silikon beschichtete Glasfaser — für erhöhte Temperaturen und Exposition gegenüber Hitze oder Funken
• Mit PTFE beschichtete Glasfaser — chemische und thermische Beständigkeit mit geringer Oberflächenhaftung
• Aluminisierte Glasfaser — Reflexion von Strahlungswärme in der Nähe von Öfen und heißen Prozessen
• Hochtemperatur-Technische Gewebe — für extreme Hitze und heiße Partikel

Hochtemperaturbetrachtungen
Wenn hitzebeständige Gewebe keine selbsttragenden, starren Falten bilden können, erhält das Drahtgerüst die Balggeometrie und ermöglicht die Verwendung flexibler Hochtemperaturmaterialien. Berücksichtigen Sie Strahlungswärme, Schweißfunken, heiße Partikel und Gießerei- bzw. Ofenumgebungen bei der Material- und Abstandsauswahl des Drahtes.

Anwendungen zum Maschinenschutz
Diese Bälge schützen bewegliche Komponenten vor:

• Staub
• Metallspänen
• Schleifrückständen
• Abrasiven Partikeln
• Öl und Fett
• Kühlmittel
• Funken
• Strahlungswärme
• Umweltverschmutzung

Befestigungsoptionen
End- und Befestigungskonfigurationen umfassen Gewebemanschetten, klemmbare Enden, verstärkte Montageabschnitte, Metallflansche, Ösen, Montageplatten und kundenspezifische Befestigungssysteme. Geteilte oder mit Reißverschluss versehene Konstruktionen sind möglich, wenn Geräte nicht demontiert werden können.

Informationen für die kundenspezifische Fertigung (Parameter)

• Innendurchmesser
• Maximaler Außendurchmesser
• Vollständig komprimierte Länge
• Vollständig ausgefahrene Länge
• Erforderlicher Hub
• Montagedimensionen
• Installationsorientierung
• Betriebstemperatur
• Umweltbelastung
• Bewegungsfrequenz
• Zeichnung oder Foto der Ausrüstung

Warum BSTFLEX
BSTFLEX vereint kundenspezifische industrielle Nähkompetenz mit Erfahrung in hochtemperaturtauglichen technischen Geweben, um drahtgestützte Bälge für große Durchmesser und Hochtemperaturanwendungen zu liefern. Wir bieten kundenspezifische Abmessungen, Drahtverstärkung, Spezialmaterialien, Montagevarianten und OEM-Produktion.

Technische Daten

• Produkt: Genähter, drahtgestützter Faltenbalg (BSTFLEX)
• Form: Rund / Zylindrisch
• Abmessungen: Kundenspezifische Innen-/Außendurchmesser, ausgefahrene und komprimierte Längen
• Hub: Nach Anwendung
• Drahtunterstützung: Kundenspezifischer Durchmesser und Abstand
• Gewebe: Beschichtetes Nylon, silikonbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisierte Glasfaser, Hochtemperaturgewebe
• Endkonstruktion: Manschette, Flansch, Klemme oder kundenspezifisch
• Verschlussoptionen: Geschlossen, Reißverschluss, Klett oder kundenspezifisch
• Produktionsmengen: Prototypen und OEM
• Typische Anwendungen: Große Hydraulikzylinder, Wellen, Antriebe, Teleskopsysteme, Industriepressen, Gießerei- und Ofenausrüstung, Hebesysteme und schwere Maschinen
