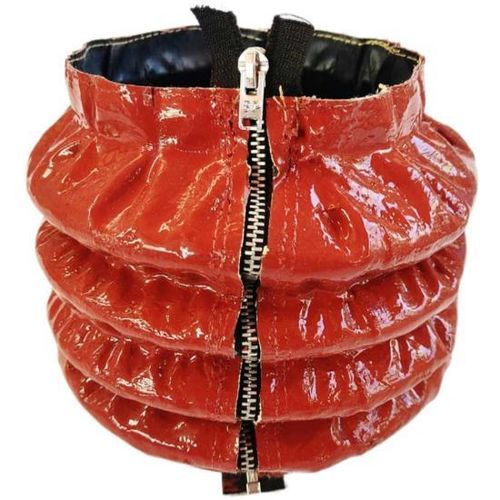

Rechteckiger Balg

rundPTFEbeschichtetes Gewebe

Produktübersicht
Die genähten Reißverschluss-Faltenbälge BSTFLEX sind kundenspezifische, abnehmbare Teilungsabdeckungen zum Schutz von Maschinenführungen, Linearführungen, Kugel-/Trapezspindeln, Aktorenstangen und anderen beweglichen Bauteilen. Sie erlauben Retrofit-Installation und schnellen Servicezugang. Die Faltenkonstruktion im Akkordeonprinzip komprimiert und dehnt sich mit dem Verfahrweg und schützt vor Staub, Spänen, abrasiven Partikeln, Öl, Kühlmittel, Fett, Funken und Hitze.

Hauptmerkmale

• Geteilte oder reißverschlossene Bauweise für Retrofit- und wartungsintensive Anwendungen
• Akkordeon-Falten, die dem Maschinenbewegungsweg folgen
• Verfügbare Formen: rund, rechteckig oder kundenspezifische Profile
• Anpassbare Verschlusssysteme: heavy-duty Reißverschluss, Klett, Druckknöpfe oder Kombinationen
• Verschiedene Montageoptionen: Manschetten, Flansche, Schellen, verstärkte Enden, Montageplatten
• Materialauswahl für Standard- oder Hochtemperaturumgebungen

Reißverschluss-Aufbau für Schnellzugriff
Das integrierte Reißverschluss- oder Teilungsdesign ermöglicht das Öffnen des Balges, das Umlegen um das Bauteil und das Schließen in Position, wodurch vereinfacht wird:

• Die Erstinstallation
• Routineinspektionen
• Schmierung und Instandhaltung
• Austausch von Bauteilen und Notfallwartung

Angepasste Verschlussoptionen
Verschlusssysteme wählbar je nach Anwendung:

• Schwere Reißverschlussverschlüsse
• Klettverschlüsse
• Druckknöpfe
• Kombinierte Befestigungssysteme
• Vollständig geschlossene Konstruktionen (ohne Teilung)

Maßgeschneiderte Abmessungen
Jeder genähte Reißverschluss-Faltenbalg wird nach den tatsächlichen Abmessungen und der Verfahrstrecke des zu schützenden Bauteils gefertigt. Typische Parameter umfassen Innen-/Außenmaße, komprimierte und ausgefahrene Längen sowie die erforderliche Hubhöhe.

Spezifikation / verfügbare Optionen
Balggestalt — Rund, rechteckig oder kundenspezifisch
Innenmaße — Kundenspezifisch
Außenmaße — Kundenspezifisch
Ausgefahrene Länge — Kundenspezifisch
Komprimierte Länge — Kundenspezifisch
Hub — Entsprechend Maschinenverstellung
Verschluss — Reißverschluss, Klett, Druckknopf oder kundenspezifisch
Gewebe — Auswahl nach Einsatzumgebung
Montage — Manschette, Flansch, Schelle oder kundenspezifisch
Verstärkung — Optional
Produktion — Prototyp- und OEM-Fertigung

Materialoptionen
Die Materialauswahl richtet sich nach Kontaminationsart, Temperatur und mechanischer Umgebung. Optionen umfassen:

• Beschichtetes Nylongewebe: flexibel und abriebfest für allgemeinen Industrieschutz
• Mit Silikon beschichtetes Glasfasergewebe: für höhere Temperaturen und Funkenexposition
• Mit PTFE beschichtetes Glasfasergewebe: chemische Beständigkeit und geringe Oberflächenhaftung bei höheren Temperaturen
• Aluminisiertes Glasfasergewebe: Strahlungswärmeschutz in der Nähe von Öfen oder heißen Prozessen
• Maßgeschneiderte technische Gewebe: entwickelt für Temperatur-, Abrasions-, Öl/Chemikalien- und Biegeanforderungen

Montageoptionen
Maßgeschneiderte Montagekonfigurationen können umfassen:

• Textilmanschetten
• Schellenmontierte Enden
• Verstärkte Endabschnitte
• Metallische Montageflansche
• Ösen
• Maßgeschneiderte Montageplatten und spezielle Befestigungsanordnungen

Typische Anwendungen

• Hydraulische Maschinen und Schutz von Zylinderstangen
• CNC-Werkzeugmaschinen, Fräsmaschinen und Schutz von Kugel-/Trapezspindeln
• Lineare Führungssysteme und Positioniereinrichtungen
• Industrielle Automatisierung, Robotik und Verpackungsmaschinen
• Gießerei- und Metallbearbeitungsanlagen
• Hebeeinrichtungen, Teleskopmechanismen und Sondermaschinen
• Wartungs- und Retrofit-Projekte, bei denen Retrofit-Installation erforderlich ist

Benötigte Informationen für kundenspezifische Fertigung
Typische Informationen zur Definition von Form, Größe und Konfiguration:

• Balgsform
• Innen-Ø oder Innenbreite und Innenhöhe
• Maximal zulässige Außenmaße
• Vollständig komprimierte Länge
• Vollständig ausgefahrene Länge
• Erforderlicher Hub
• Position der Reißverschluss-/Verschlussbefestigung
• Montagemethode
• Betriebstemperatur
• Umwelteinflüsse
• Zeichnung, Foto oder vorhandenes Muster

Technische Spezifikationen

• Formen: rund, rechteckig oder kundenspezifisch
• Verschlussarten: Reißverschluss, Klett, Druckknopf, Kombinationen oder vollständig geschlossen
• Materialien: beschichtetes Nylon, silikonbeschichtetes Glasfaser, PTFE-beschichtetes Glasfaser, aluminisiertes Glasfaser, andere technische Gewebe
• Montage: Manschette, Flansch, Schelle, Montageplatte, Ösen oder kundenspezifisch
• Verstärkung: optionale verstärkte Enden oder interne Stützen
• Produktionsfähigkeit: Prototyp- und OEM-Produktion für kundenspezifische Abmessungen
