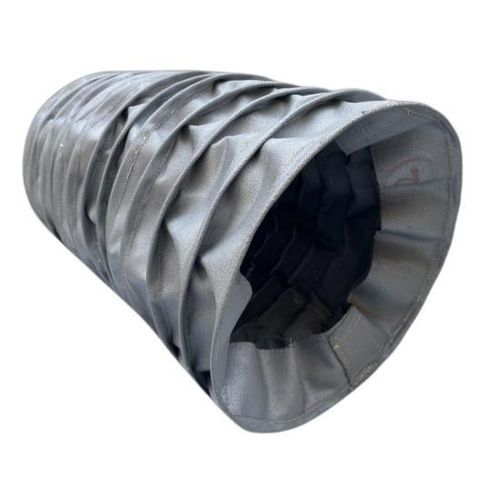

Runder Balg

zylinderförmigPTFEbeschichtetes Gewebe

Produktübersicht
Die genähten, drahtgestützten Faltenbälge BSTFLEX sind kundenspezifische flexible Schutzabdeckungen, entwickelt für großdurchmesserige, langhubige und anspruchsvolle Industrieanwendungen. Eine innere Drahtstruktur erhält das Profil des Balgs bei Extension und Kompression, minimiert Gewebedurchhang und sorgt für stabile Bewegungen über wiederholte Zyklen.

Anwendungen
Diese drahtverstärkten Gewebebälge schützen Hydraulikzylinder, Wellen, Aktuatoren, Teleskopsysteme und andere bewegliche Komponenten vor Staub, Metallspänen, Abrieb, Öl, Kühlmittel, Funken und Hitze.

Konstruktion und Vorteile
Die Bälge kombinieren flexible Industriegewebe mit einem inneren Drahtstützsystem. Die Drahtverstärkung erhält die kreisförmige Geometrie während der Bewegung, reduziert Zusammenbruch oder Durchhängen des Gewebes und ermöglicht kontrolliertes Verhalten über lange Hübe.

• Verbesserte Maßhaltigkeit
• Bessere Unterstützung für großdurchmesserige Bälge
• Reduzierter Gewebedurchhang oder -kollaps
• Geeignet für lange Verfahrwege und ausgedehnte Längen
• Effizientes Verhältnis von komprimierter zu ausgedehnter Länge
• Flexible kundenspezifische Geometrien
• Kompatibel mit hochtemperaturbeständigen technischen Geweben

Maße & kundenspezifische Optionen
Jeder Balg kann in Innen- und Außendurchmesser, komprimierter Länge, ausgedehnter Länge, Hub, Drahtabstand, Material des Gewebes und Montagekonfiguration kundenspezifisch gefertigt werden. Drahtdurchmesser, Abstand und Konvolutionsgeometrie werden entsprechend Durchmesser, Bewegungsfrequenz und erforderlicher Stabilität angepasst.

Materialien

• Beschichtetes Nylon (allgemeiner Industrieschutz: Flexibilität, Abriebfestigkeit, Schutz vor Verunreinigungen)
• Mit Silikon beschichtetes Fiberglas (höhere Temperaturen, Hitze- und Funkenexposition)
• Mit PTFE beschichtetes Fiberglas (Temperatur- und Chemikalienbeständigkeit, reduzierte Oberflächenhaftung)
• Aluminisiertes Fiberglas (Reflexion von Wärmestrahlung an Öfen und heißen Maschinen)
• Hochtemperaturtechnische Gewebe (Konstruktionen für starke Hitze, heiße Partikel und anspruchsvolle Umgebungen)

Überlegungen für große Durchmesser und lange Hübe
Großdurchmesserige Schutzbälge stellen konstruktive Herausforderungen wie Durchhängen, ungleichmäßiges Falten, Verdrehen und Kontakt mit beweglichen Teilen dar. Die drahtgestützte Konstruktion vermindert diese Probleme und eignet sich besonders für schwere Industrieanlagen und langhubige Anwendungen.

Typische Anwendungen

• Große Hydraulikzylinder
• Große Wellen
• Vertikale Aktuatoren und Hebemechanismen
• Teleskopsysteme
• Industrielle Pressen und schwere Maschinen
• CNC- und Werkzeugmaschinen, Kugel- und Trapezspindeln
• Gießerei- und Ofenanlagen
• Automations- und Materialflusssysteme

Montage- & Endenoptionen
Verfügbare Endenkonfigurationen umfassen Stoffkragen, klemmbefestigte Enden, verstärkte Montagebereiche, Metallflansche, Ösen, Montageplatten und kundenspezifische Befestigungssysteme. Geteilte oder mit Reißverschluss versehene drahtgestützte Konstruktionen sind für schwer zugängliche Anlagen möglich.

Benötigte Informationen für kundenspezifische Fertigung
Wesentliche Angaben für die Fertigung sind Innen- und maximaler Außendurchmesser, vollständig komprimierte Länge, vollständig ausgedehnte Länge, erforderlicher Hub, Montagedimensionen, Einbaulage, Betriebstemperatur, Umwelteinflüsse, Bewegungsfrequenz sowie Zeichnung oder Foto der Anlage.

Technische Spezifikationen

• Balgtyp: Drahtgestützte genähte Bälge
• Form: Rund / Zylindrisch
• Innendurchmesser: Kundenspezifisch
• Außendurchmesser: Kundenspezifisch
• Ausdehnte Länge: Kundenspezifisch
• Komprimierte Länge: Kundenspezifisch
• Hub: Je nach Anwendung
• Drahtunterstützung: Individueller Durchmesser und Abstand
• Gewebematerial: Je nach Umgebung (beschichtetes Nylon, silikon/PTFE-beschichtetes Fiberglas, aluminisiertes Fiberglas, Hochtemperaturgewebe)
• Endkonstruktion: Kragen, Flansch, Klemmung oder kundenspezifisch
• Verschluss: Geschlossen, Reißverschluss, Klett oder kundenspezifisch
• Produktion: Prototypen und OEM-Stückzahlen
