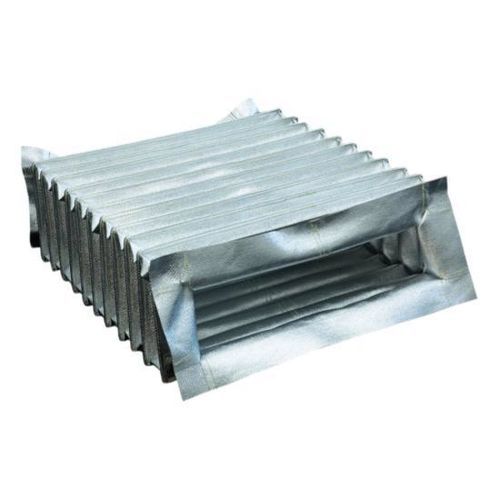

Quadratischer Balg

rechteckigPTFEbeschichtetes Gewebe

Übersicht
Die genähten rechteckigen Bälge von BSTFLEX sind maßgefertigte Gewebeabdeckungen zum Schutz von Maschinenführungen, Linearführungen, Kugelgewindetrieben, Spindeln, Antrieben und anderen beweglichen Komponenten mit quadratischem oder rechteckigem Profil. Die Faltenkonstruktion im Akkordeonprinzip dehnt sich mit dem Verfahrweg aus und zieht sich zusammen und reduziert das Eindringen von Staub, Metallspänen, Kühlmittel, Öl, Funken und abrasiven Partikeln.

Konstruktion maßgeschneiderter rechteckiger Bälge

• Balgtform: Rechteckig, quadratisch oder kundenspezifisch
• Innenbreite: Maßanfertigung
• Innenhöhe: Maßanfertigung
• Außenmaße: Maßanfertigung
• Ausgefahrene Länge: Maßanfertigung
• Zusammengedrückte Länge: Maßanfertigung
• Hub: Entsprechend dem Maschinenverfahrweg
• Faltengeometrie: Anwendungsbezogen ausgelegt
• Gewebe: Nach Einsatzumgebung ausgewählt
• Montagekonfiguration: Flansch, Platte, Kragen, Klemmung oder kundenspezifisch

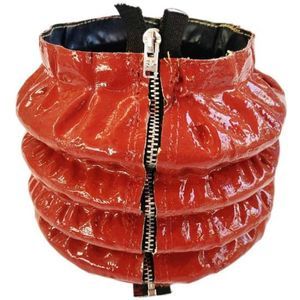

• Verschluss: Geschlossen, Reißverschluss, Klettverschluss oder kundenspezifisch
• Verstärkungen: Optional
• Produktion: Prototypen und OEM-Fertigung

Materialoptionen

• Beschichtetes Nylongewebe — Allgemeiner Schutz mit Flexibilität und Abriebfestigkeit
• Silikonbeschichtetes Glasfasergewebe — Für Hochtemperaturumgebungen und Funkenexposition
• PTFE-beschichtetes Glasfasergewebe — Für höhere Temperaturen, chemische Beständigkeit und geringe Haftung
• Aluminisiertes Glasfasergewebe — Für Strahlungswärme in der Nähe von Öfen oder Gießereien
• Kundenspezifische technische Gewebe — Bewertet zur Anpassung an spezifische Einsatzbedingungen

Schutz von Maschinenführungen und Linearführungen
Rechteckige Bälge schützen freiliegende Führungen und Linearführungen vor typischen Schadstoffen und Gefahren vor Ort:

• Metallspäne
• Schleifreste
• Staub
• Öl
• Kühlmittel
• Funken
• Abrasive Partikel

CNC- und Automatisierungsanwendungen

• CNC-Bearbeitungszentren
• Fräsmaschinen
• Lineare Positioniersysteme
• Industrieroboter
• Automatisierte Montageanlagen
• Verpackungsmaschinen
• Hubmechanismen und Hebetische
• Materialflusstechnik
• Spezialmaschinen und Nachrüstungen an Werkzeugmaschinen

Rechteckige Bälge für hohe Temperaturen
Für Anlagen in der Nähe von Öfen, Schweißzellen, Gießereiausrüstung oder heißen Produktionsprozessen können Bälge aus hitzebeständigen Geweben gefertigt werden (siliconbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisiertes Glasfasergewebe usw.). Die Materialwahl hängt von der kontinuierlichen Betriebstemperatur, kurzfristiger Wärmeeinwirkung, Strahlungswärme, Funken-/Heißteilchenexposition, Öl-/Kühlmittelkontakt, Chemikalienkontakt, Abrieb und Biegefrequenz ab.

Montage- und Installationsoptionen

• Starre Montageplatten
• Gewebebrücken/Flansche
• Verstärkte Abschlussplatten
• Klemmmontierte Enden
• Ösen
• Klettverschlüsse
• Reißverschluss-Öffnungen
• Kundenspezifische Befestigungssysteme

Typische Anwendungen

• Maschinenführungen
• Linearführungen
• Kugelgewindetriebe und Spindeln
• CNC-Achsen
• Hubtische und Hebemechanismen
• Linearantriebe
• Automatisierte Maschinen und Roboteranlagen
• Gießereimaschinen und Metallbearbeitung
• Spezialindustriemaschinen

Für die kundenspezifische Fertigung erforderliche Informationen

• Innenbreite
• Innenhöhe
• Maximal zulässige Außenbreite und -höhe
• Vollständig komprimierte Länge
• Vollständig ausgefahrene Länge
• Erforderlicher Hub
• Montageabmessungen
• Betriebstemperatur
• Art der Schadstoffe oder Umwelteinflüsse
• Zeichnung, Foto oder vorhandene Probe

Technische Spezifikationen

• Marke: BSTFLEX
• Produkttyp: genähte rechteckige Gewebebälge zum Schutz von Maschinen
• Mindestbestellmenge (MOQ): 1
• Anpassbare Parameter: Form, Innenbreite/-höhe, Außenmaße, ausgefahrene/komprimierte Länge, Hub, Faltengeometrie, Gewebe, Montageanordnung, Verschlusstyp, Verstärkungen
• Materialoptionen: beschichtetes Nylon, silikonbeschichtetes Glasfasergewebe, PTFE-beschichtetes Glasfasergewebe, aluminisiertes Glasfasergewebe, andere technische Gewebe
• Montageoptionen: Flansch, Platte, Kragen, Klemmung, starre Platten, verstärkte Enden, Ösen, kundenspezifische Befestigungen
• Verschlussoptionen: geschlossen, Reißverschluss, Klettverschluss, geteilt oder kundenspezifisch
• Produktionskapazität: Prototypen und OEM-Produktion
• Hauptschutzfunktionen: Staub, Metallspäne, Abrieb, Öl, Kühlmittel, Funken und Hitze
