Bohr- und Gewindeschneidmaschine / CNC T series

PLC-gesteuertvertikal3-Achs

Überblick

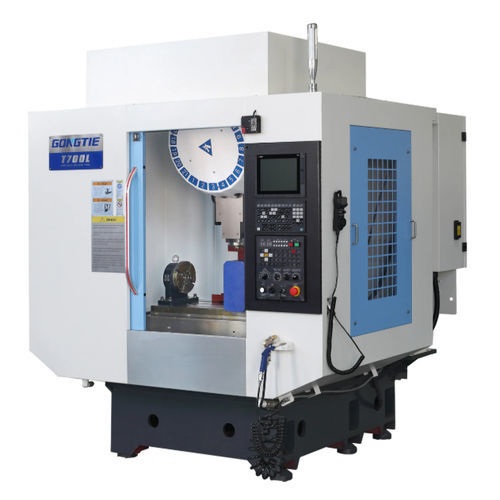

Das Vertikal-Bohr- und Gewindeschneidzentrum der T‑Serie (T700 / T800 / T1000 / T1300) ist ein Hochgeschwindigkeits‑, hochsteifes Bearbeitungszentrum für präzises Bohren, Gewindeschneiden und leichtes Fräsen an Klein‑ bis Mittelwerkstücken, eingesetzt in 3C, neuen Energiefahrzeugteilen, Präzisionswerkzeugen und allgemeiner Präzisionsbearbeitung.

Produktmerkmale

• Hochfester Sandguss‑Maschinenkörper für Basis, Werkzeugwagen, Tisch, Säule und Spindelgehäuse zur Verbesserung der Dämpfung und Bearbeitungsstabilität.
• Scheibentyp-Werkzeugwechsler mit mechanischem Arm, Rollen-nocken-Antrieb und präziser Positionierung; optionales 21‑Plätze‑Magazin.
• Luftfiltersystem zur Entfernung von Wasser und Staub aus der Druckluftquelle zum Schutz pneumatischer Komponenten.
• Großvolumige Kühlmittelpumpe und separater Tank für Spindel- und Werkzeugkühlung; zentrale Spindelablassung zur Wärmeableitung.
• Automatische Schmierung für Führungen und Kugelgewindetriebe; Ölabscheider‑Schmierung und zyklische Wasserzufuhr mit Hochdruckpumpe zur Werkzeugkühlung und Späneförderung.
• PLC-gesteuerte Magnetventile für Werkzeugspann-/Lösefunktionen, ATC-Türsteuerung und Spindel-Luftblase; elektrische Komponenten von Schneider; CNC‑Optionen Mitsubishi/FANUC/Syntec.

Anwendungen

• Präzisionsbohren, Gewindeschneiden und Fräsen für 3C‑Bauteile, Komponenten für neue Energiefahrzeuge, Präzisionsformen und verwandte Präzisionsbearbeitungsbereiche.

Technische Daten

• Tischgröße (L×B) mm: T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Max. Tischbelastung (kg): T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• T‑Nut Breite × Teilung (mm): T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• X‑Verfahrweg Tisch (mm): T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Max. Y‑Verfahrweg (mm): T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Z‑Verfahrweg Spindel (mm): T700/T800/T1000 — 330; T1300 — 450.
• Abstand Spindelnase‑Tisch (max./min.) mm: T700/T800/T1000 — 150–480; T1300 — 150–600.
• Spindelmitte zu Führungsfläche (mm): T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Spindelspezifikation: BT30 / BT40; Direktantrieb; max. Drehzahl: 20.000 U/min.
• Schienenspezifikationen X/Y/Z (mm): T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Schraubenspezifikation X/Y/Z: T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Eilganggeschwindigkeit X/Y/Z (m/min): T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Ortungsgenauigkeit (mm): T700 — 0.01; T800 — 0.01; T1000 — 0.012; T1300 — 0.012.
• Wiederholgenauigkeit (mm): T700 — 0.008; T800 — 0.008; T1000 — 0.01; T1300 — 0.01.
• Optionales Magazin: 21 Plätze (alle Modelle).
• Gesamtgewicht (kg): T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Gesamtmaße (mm): T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Standard/Optionen (Auszugsweise): CNC Mitsubishi/FANUC/Syntec; Spindelmontage Speedcn; Kugelgewindetriebe & Führungen PMI/HIWIN/THK; Lager NSK/NACHI; Werkzeugwechsler Okada/Chen Sound; elektrische Komponenten Schneider.
