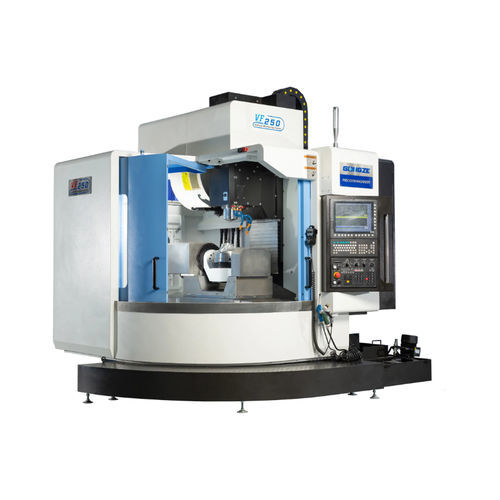

5-Achs-Bearbeitungszentrum VF seriesvertikalSchwenkbarer Drehtischmit festem Tisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- mit festem Tisch, Schwenkbarer Drehtisch
- Spindelnase
- BT 40
- Anzahl Werkzeuge
- 24 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Anfasungsbearbeitung
- Weitere Eigenschaften
- Hochpräzision, hohe Produktivität, hohe Festigkeit, mit Werkzeugwechsler, elektronische Steuerung, mit Konsole
- X-Hub
Max: 650 mm
(25,59 in)Min: 600 mm
(23,62 in)- Y-Hub
Max: 530 mm
(20,87 in)Min: 450 mm
(17,72 in)- Z-Hub
Max: 480 mm
(18,9 in)Min: 450 mm
(17,72 in)- Rotationsgeschwindigkeit
Max: 12.000 rpm
(75.398 rad.min-1)Min: 12.000 rpm
(75.398 rad.min-1)- Vorrückgeschwindigkeit X-Achse
Max: 600 mm/s
Min: 500 mm/s
- Vorrückgeschwindigkeit Y-Achse
Max: 600 mm/s
Min: 500 mm/s
- Vorrückgeschwindigkeit Z-Achse
Max: 0,6 m/s
(1,97 ft/s)Min: 0,5 m/s
(1,64 ft/s)- Maximale Tischlast
Max: 300 kg
(661 lb)Min: 60 kg
(132 lb)- Positioniergenauigkeit
Max: 0,012 mm
(0,00047 in)Min: 0,012 mm
(0,00047 in)- Wiederholbarkeit
0,008 mm
(0,00031 in)- Gesamtgewicht
Max: 9.000 kg
(19.841,6 lb)Min: 5.000 kg
(11.023,11 lb)
Beschreibung
Die vertikalen 5-Achsen-CNC-Fräszentren VF250 und VF650 sind Bearbeitungszentren zur präzisen Bearbeitung komplexer räumlicher Flächen, Sonderformteilen, Hohlkörpern, Bohren und Schrägschnitten. Sie reduzieren Spannvorgänge und steigern Qualität sowie Produktionseffizienz; geeignet für Luftfahrt, Automobilbau, Elektrotechnik und Präzisionsmaschinenbau.
Hauptmerkmale
Hauptstruktur und Komponenten
Technische Merkmale / Spezifikationen
Hauptmerkmale
- Fünf-Achsen-Bearbeitung ermöglicht komplexe mehrseitige Bearbeitungen mit reduzierten Spannzyklen und kürzeren Taktzeiten.
- Mehrsprachige CNC-Schnittstelle und USB-Anschluss für Programm-Import/Export.
- Maschinenbett und -körper aus harzgebundenem Sandguss (Gusseisen) für hohe Steifigkeit, Stabilität und Vibrationsdämpfung.
- Luftfiltrations- und Schutzsystem zur Entfernung von Feuchtigkeit und Verunreinigungen der Druckluft; PLC- und Magnetventilsteuerung für Spann-/Lösefunktionen und Wechselraum-/Türsteuerung.
- Integrierte Kühl- und Schmierlösung: Kühlmittelpumpe hoher Förderleistung, Kühlmitteltank, Ölkühler für die Spindel und automatische Schmierung.
- Scheibentyp-Werkzeugmagazin mit schnellem und präzisem Werkzeugwechsel (Kapazität in den Spezifikationen).
Hauptstruktur und Komponenten
- Maschinenkörper: harzgebundener Sandguss, konstruiert für geringe Vibrationen und hohe Bearbeitungsstabilität.
- CNC-System: Industriecontroller (z. B. SYNTEC 220MA-5 standard; FANUC oder SIEMENS optional). Bedienerfreundliche Oberfläche und vereinfachte Programmierung.
- Spindel: druckgegossenes Spindelgehäuse, direkt gekuppelte Spindel (Leistung und Drehzahlen in den Spezifikationen) mit Ölkühler zur Temperaturstabilisierung.
- Führungen und Antrieb: hochpräzise Rollenlinearführungen und Präzisionskugelgewindetriebe (Klassen und Marken in der Standardkonfiguration).
- Luftsystem: Filtration zur Entfernung von Wasser und Staub aus der Luftquelle zum Schutz pneumatischer Komponenten.
- Hydraulik- und Elektrokomponenten: Standardkomponenten bekannter Hersteller (detailliert in der Konfiguration).
Technische Merkmale / Spezifikationen
- Serie: VF series (Modelle VF250 und VF650)
- Struktur: VERTIKAL 5-ACHEN
- Arbeitstischgröße: VF250 = 250 mm; VF650 = 650 mm
- Tragfähigkeit Tisch: VF250 = 60 kg; VF650 = 300 kg
- Bearbeitungsbereich (Durchmesser): VF250 = Φ370; VF650 = Φ650
- Max. Verfahrweg (X): VF250 = 600 mm; VF650 = 650 mm
- Max. Verfahrweg (Y): VF250 = 450 mm; VF650 = 530 mm
- Max. Verfahrweg (Z): VF250 = 450 mm; VF650 = 480 mm
- Drehwinkel A-Achse: VF250 = 120° ~ -120°; VF650 = 120° ~ -120°
- Drehwinkel C-Achse: VF250 = 360°; VF650 = 360°
- Abstand Spindelnase zur A-Achsen-Bewegung: VF250 = 40–490 mm; VF650 = 150–630 mm
- Abstand Spindelnase zum Rotationszentrum A: VF250 = 40–490 mm; VF650 = einstellbar
- Abstand Spindelzentrum zur Frontfläche A: VF250 = 370 mm; VF650 = einstellbar
- Spindelspezifikation: VF250 = BT40; VF650 = BT40
- Spindeltyp: direkt gekuppelt
- Max. Spindeldrehzahl: VF250 = 12 000 U/min; VF650 = 12 000 U/min
- Schienenspezifikationen X/Y/Z: VF250 = 30/35/35 mm; VF650 = 45/45/45 mm
- Schraubenspezifikationen X/Y/Z: VF250 = R28/R28/R32; VF650 = R32/R32/R32
- Schnellfahrgeschwindigkeit X/Y/Z: VF250 = 36/36/36 m/min; VF650 = 30/30/30 m/min
- Schnellfahrt A/C: VF250 = 180/380 U/min; VF650 = 30/120 U/min
- Positioniergenauigkeit X/Y/Z: VF250 = 0,012 mm; VF650 = 0,012 mm
- Positioniergenauigkeit A/C: VF250 = 15''; VF650 = 15''
- Wiederholgenauigkeit X/Y/Z: VF250 = 0,008 mm; VF650 = 0,008 mm
- Wiederholgenauigkeit B (A/C): VF250 = 8''; VF650 = 8''
- Werkzeugmagazin: 24 Plätze (beide Modelle)
- Gesamtgewicht: VF250 ≈ 5000 kg; VF650 ≈ 9000 kg
- Maschinenstellfläche: VF250 ≈ 2100 × 2350 mm; VF650 ≈ 3250 × 2800 mm
- Standard-CNC und Komponenten: SYNTEC 220MA-5 (Standard); Spindel Speedcn; Drehtisch Lanlan DTR250-400; Kugelgewindetriebe und Führungen PMI/HIWIN/THK; Lager NSK/NACHI; Ölkühler Rucol/Quang; Kühlmittelpumpe Zhehong; Schmierpumpe Baotn/Ishan; elektrische Komponenten Schneider.
