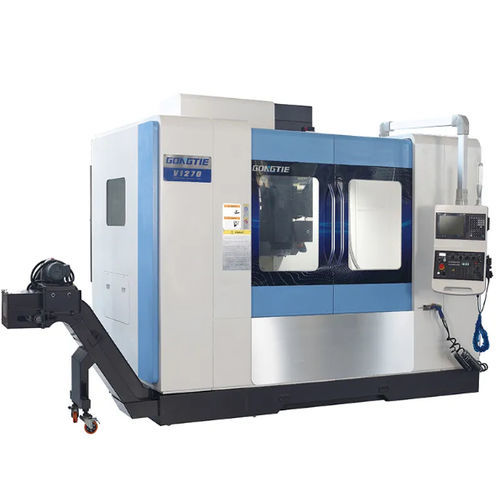

Dreh-Fräszentrum / CNC V series
PLC-gesteuertvertikal4-Achs

Dreh-Fräszentrum / CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC-gesteuert / vertikal / 4-Achs
Dreh-Fräszentrum / CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC-gesteuert / vertikal / 4-Achs
Dreh-Fräszentrum / CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC-gesteuert / vertikal / 4-Achs - Bild - 2
Dreh-Fräszentrum / CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC-gesteuert / vertikal / 4-Achs - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Kontroltyp
CNC, PLC-gesteuert
Typ
vertikal
Achszahl
4-Achs, Mehrachsen
Struktur
mit festem Tisch
Weitere Eigenschaften
Hochpräzision, für automatische Werkzeugwechsler, automatisch, Scheiben
X-Hub

Max: 1.500 mm
(59,06 in)

Min: 800 mm
(31,5 in)

Y-Hub

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)

Z-Hub

550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)

Gewicht der Maschine

5.500 kg, 6.500 kg, 7.000 kg, 9.000 kg, 9.500 kg
(12.125,42 lb, 14.330,05 lb, 15.432,36 lb, 19.841,6 lb, 20.943,91 lb)

Rotationsgeschwindigkeit

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Beschreibung

Die V/VM‑Serie vereint Drehen und Fräsen auf einer Vertikalbett‑Plattform für mehrseitige Bearbeitungen in einer Spannvorrichtung von kleinen und mittelgroßen Werkstücken.

Hauptmerkmale
  • Vertikalbett‑CNC‑Bearbeitungszentrum für Fräsen, Aufbohren, Bohren und Gewindeschneiden in einer Aufspannung.
  • Standardsteuerung: Mitsubishi M80A; FANUC oder SIEMENS optional.
  • Maschinenaufbau (Grundgestell, Werkzeugwagen, Arbeitstisch, Säule, Spindelgehäuse) aus hochfestem Sandguss / Druckguss‑Gusseisen für hohe Steifigkeit und Schwingungsdämpfung.
  • Spindelvarianten: Riemenantrieb oder Direktantrieb je nach Modell; Drehzahlen bis ca. 12.000–15.000 U/min (modellabhängig); BBT40/BT40 oder BT50 Schnittstellen; Ölkühler zur thermischen Stabilisierung.
  • THK/PMI Rollenführungen P‑Qualität und Kugelumlaufspindeln C3 mit importierten Lagern und vorgespannter Struktur für Präzision und Stabilität.
  • Scheiben‑Werkzeugwechsler (mechanischer Arm) mit bis zu 24 bzw. 24/30 Werkzeugplätzen (modellabhängig).
  • Luftsystem zur Filterung von Wasser/Staub; PLC‑gesteuerte Magnetventile für Werkzeugklemmung/-lösung, Spindel‑Blasluft und Wechselwerktürsteuerung.
  • Kühlmittelpumpe hoher Förderleistung und Tank mit zentraler Spindelauslasskühlung zur Verbesserung der Genauigkeit und Lebensdauer der Spindel.
  • Späneförderung: Spiralförderer an beiden Tischseiten und Kettenförderer links (modell/optionabhängig).
  • Automatische Schmierung der Führungen und Spindeln (Ishan‑System) mit Ölabscheider.
  • Elektrische Standardkomponenten: Schneider; Optionen Syntec‑Antrieb, FANUC oder SIEMENS; Schaltschrank‑Klimatisierung möglich.

Hauptstruktur und Einleitung
  • Entwickelt mittels Finite‑Elemente‑Analyse zur Optimierung der Struktur und Erhöhung der Steifigkeit. Geeignet für Hochgeschwindigkeits‑Präzisionsbearbeitung in Maschinenbau, Automobil‑ und Textilindustrie.

Maschinenkomponenten & Teilsysteme
  • Maschinenkörper — hochfester Sandgusskörper aus Gusseisen für exzellente Schwingungsdämpfung und Prozessstabilität.
  • CNC‑System — Mitsubishi M80A Standard; FANUC/SIEMENS optional; mehrsprachige Oberfläche und USB‑Programm I/O.
  • Spindel — Spindelkasten in Druckguss; Riemen‑ oder Direktkonfigurationen; typische Optionen BBT40/BT40 oder BT50 mit je nach Modell variierenden Leistungen und Drehzahlen.
  • Ölkühler / Zentrale Kühlung — Ölkühler zur Stabilisierung der Spindeltemperatur (Ziel ~22 °C) und zentrale Kühlmittelauslass für effizienten Wärmetransport.
  • Luftsystem — Filterung von Wasser und Staub, PLC‑gesteuerte Magnetventile für pneumatische Funktionen (Spannung/Lösen des Werkzeugs, Blasluft, Wechselfunktion).
  • Werkzeugmagazin — Scheibentyp‑Wechsler mit mechanischem Arm und Walzennocken‑Positionierung; Werkzeugwechsel erfolgt bei pos. Spindel.
  • Optionale 4. Achse / Drehtisch — verfügbar zur mehrseitigen Bearbeitung und Verringerung von Spannvorgängen.
  • Führungen & Spindeln — PMI/HIWIN/THK Führungen (P‑Qualität) und C3 Kugelumlaufspindeln; Typen R4016/R4012/R5010 je nach Modell.
  • Hydraulik & Schmierung — Seven Ocean Hydraulikeinheit (20 L) für Spannfutter/Spitzen; Ishan/Baotn Schmierpumpen und Kühlkreisläufe; 38 L Kühlmitteltank und Hebepumpe für Hochdruckkühlung.
  • Elektrik / Steuerung — Schneider Standard; Syntec/FANUC/SIEMENS Optionen; Solenoid‑Module und Bedienfelder laut Spezifikation.

Technische Daten
  • Serie: V/VM — V855, V966, V1167, V1270, VM1380, VM1580.
  • Tischgröße (L×B, mm): V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
  • Max. Tischbelastung (kg): V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (angegebener Wert).
  • T‑Nut (Breite × Teilung, mm): V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
  • X / Y / Z Verfahrwege (mm): X max V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Y max V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z (Spindel) max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
  • Spindel‑Nasenabstand Tisch (max/min, mm): V855 670/120 ; V966 (Wert in Tabelle: 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
  • Spindelbohrung / Interface: V855–V1270 BT40 (teilweise BBT40) ; VM1380/VM1580 BT50.
  • Max. Spindeldrehzahl (U/min): V855 12 000 ; V966 15 000 ; V1167 15 000 ; V1270 15 000 ; VM1380 8 000 ; VM1580 8 000.
  • Spindelübertragung: modellabhängig (Direkt; Riemen/Direkt; Riemen/Getriebe).
  • Schienen X/Y/Z: typ. 45 / 45 / 45 mm (bei größtem Modell Box‑Ausführung).
  • Schraubentypen: R4016, R4012, R5010 je nach Modell.
  • Eilganggeschwindigkeit X/Y/Z (m/min): V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
  • Positionier‑ / Wiederholgenauigkeit (mm): siehe Modellwerte.
  • Magazinkapazität: 24 Standard (24/30 optional bei größeren Modellen).
  • Maschinengewicht (kg): V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
  • Gesamtmaße (mm): V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
