3-Achs-Bearbeitungszentrum H series4-AchshorizontalDoppelsäulen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs, 4-Achs
- Spindelausrichtung
- horizontal
- Struktur
- Doppelsäulen, mit Rundschalttisch
- Spindelnase
- BT 40, BT 50
- Anzahl Werkzeuge
- 24 Werkzeuge, 30 Werkzeuge, 40 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Weitere Eigenschaften
- Hochpräzision, hohe Produktivität, hohe Festigkeit, mit Werkzeugwechsler
- X-Hub
105 mm, 750 mm, 1.300 mm, 1.600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)- Y-Hub
500 mm, 750 mm, 900 mm, 1.000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)- Z-Hub
500 mm, 900 mm, 1.000 mm
(19,69 in, 35,43 in, 39,37 in)- Rotationsgeschwindigkeit
8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)- Tischrotation (C-Achse)
Max: 360 °
Min: 0 °
- Vorrückgeschwindigkeit X-Achse
16 m/min, 24 m/min, 30 m/min
- Vorrückgeschwindigkeit Y-Achse
16 m/min, 24 m/min, 30 m/min
- Vorrückgeschwindigkeit Z-Achse
16 m/min, 24 m/min, 30 m/min
- Maximale Tischlast
500 kg, 800 kg, 2.000 kg, 3.000 kg
(1.102 lb, 1.764 lb, 4.409 lb, 6.614 lb)- Positioniergenauigkeit
0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)- Wiederholbarkeit
Max: 0,012 mm
(0,00047 in)Min: 0,008 mm
(0,00031 in)- Gesamtgewicht
8.000 kg, 9.500 kg, 12.500 kg, 51.600 kg
(17.636,98 lb, 20.943,91 lb, 27.557,78 lb, 113.758,53 lb)- Gesamtlänge
2.450 mm, 3.050 mm, 3.750 mm, 4.300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)- Gesamtbreite
3.050 mm, 4.250 mm, 5.500 mm, 5.600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)
Beschreibung

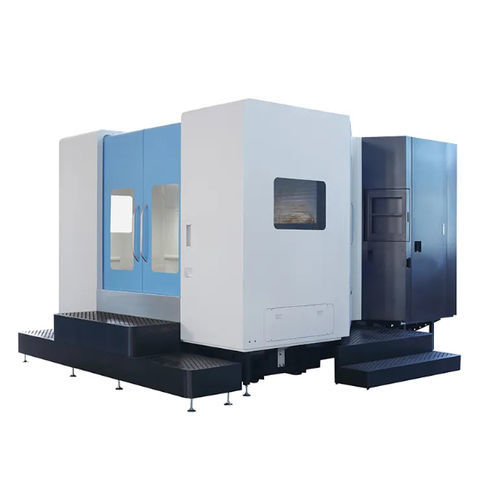

Das horizontale Bearbeitungszentrum der H‑Serie (Modelle H500, H630, H800, H1000) ist für mehrseitige, hochpräzise und schwerzerspanende Arbeiten ausgelegt. Es kombiniert ein einteiliges invertiertes T‑Bett, eine türförmige Doppelwand‑Säule und einen serienmäßigen 360°‑Rundtisch zur Reduzierung von Aufspannungen und zur Steigerung des Durchsatzes.
Hauptmerkmale
Hauptkomponenten und Funktionsmodule
Standard‑Konfiguration (Auszug)
Technische Daten
Hauptmerkmale
- Integriertes invertiertes T‑Bett und türförmige Doppelwand‑Säule für hohe strukturelle Steifigkeit und Schwingungsdämpfung.
- Drei Achsen mit großdurchmesserigen Kugelumlaufspindeln für erhöhte Übertragungssteifigkeit, Wiederhol‑ und Positioniergenauigkeit.
- Hochpräzise Rollenlinearführungen auf X/Y/Z für schnelle Reaktion und konstante Positioniergenauigkeit.
- Serienmäßiger 360°‑Rundtisch ermöglicht Bearbeitung mehrerer Seiten in einer Aufspannung; optionaler 4. Achs‑Drehtisch verfügbar.
- Bearbeitungsfunktionen: Fräsen, Aufbohren, Bohren, Reiben, Gewindeschneiden und Senken – geeignet für Schwerzerspanung und Präzisionsfertigung in Serie oder Einzelfertigung.
Hauptkomponenten und Funktionsmodule
- Maschinenkörper: hochfester Sandguss‑Gusseisenkörper optimiert für Schwingungsdämpfung und Bearbeitungsstabilität.
- CNC‑Steuerung: FANUC (z. B. FANUC MF5) mit Mehrsprachenunterstützung und USB‑Programm I/O; Optionen FANUC oder SIEMENS.
- Spindel: verstärktes Druckguss‑Spindelgehäuse; Direkt‑ oder Riemenantrieb (BBT40 / BT40–BT50 je nach Modell); Spitzen‑Drehzahlen bis 12.000 U/min, Leistung bis ca. 7,5 kW referenziert.
- Spindelkühlung / Ölkühler: Ölkühlung zur Temperaturregelung der Spindel für thermische Stabilität (~22 °C Ziel).
- Luftsystem: Luftfilterung zum Entfernen von Wasser und Staub aus der Druckluft zur Bauteilschonung.
- Zentrales Wasser / Spindelkühlung: zentrale Wasserauslassfunktion zur Wärmeabfuhr und Verbesserung der Genauigkeit sowie Spindellebensdauer.
- Werkzeugmagazin / Wechsler: Scheibentyp mit mechanischem Arm und Rollen‑Nocken‑Positionierung für präzise, schnelle Werkzeugwechsel; optionale Magazin‑Größen 24/30/40.
- Optionale Achsen / Drehtische: optionaler 4‑Achsen Drehtisch zur Mehrseitenbearbeitung und Reduzierung von Aufspannzeiten.
- Führungen & Spindelschrauben: PMI/HIWIN/THK Referenzen mit hochpräzisen Rollenführungen und Kugelgewindetrieben (z. B. 2508 φ25 mm, Steigung 8 mm).
- Elektrik / Schaltschrank: Schneider Niederspannungsteile, Syntec/FANUC/SIEMENS Treiberoptionen, Schaltschrankklimatisierung.
- Hydraulik: z. B. Seven Ocean Hydraulikeinheit (~20 L) für Spannfutter, Reitstock und Zylinderfunktionen.
- Schmierung & Kühlung: Ishan Schmiergerät für Führungen/Spindeln, Ölabscheider‑Schmierung, Hebepumpe und ≈38 L Kühlmitteltank zur Werkzeugkühlung und Späneförderung.
Standard‑Konfiguration (Auszug)
- CNC‑System: FANUC MF5 (Japan) als Standardbeispiel.
- Kugelumlaufspindeln & Führungen: PMI / HIWIN / THK.
- Spindellager: NSK / NACHI.
- Kuppler: R+W / Jingqin.
- Werkzeugwechsler: Okada / Chen Sound.
- Elektrische Komponenten: Schneider (Frankreich).
- Hydraulik: Seven Ocean (Taiwan).
- Spindelölkühler & Wärmetauscher: Rucol / Quang.
Technische Daten
- Modelle: H500, H630, H800, H1000
- Arbeitstischgröße (L×B): H500: 500×500 mm; H630: 630×700 mm; H800: 800×800 mm; H1000: 1000×1000 mm
- Max. Tischbelastung: H500: 500 kg; H630: 800 kg; H800: 2000 kg; H1000: 3000 kg
- Indexierung Tisch (B): H500: 0,001°; H630/H800/H1000: 1° × 360°
- T‑Nut (Breite×Teilung): H500: 5–18×100 mm; H630/H800: 5–22×125 mm; H1000: 7–22×125 mm
- Max. Werkstück‑Schwenkdurchmesser: H500 Ø850 mm; H630 Ø1100 mm; H800 Ø1500 mm; H1000 Ø1700 mm
- Max. Verfahrwege X/Y/Z (mm): H500: 750 / 500 / 500; H630: 1050 / 750 / 900; H800: 1300 / 900 / 1000; H1000: 1600 / 1000 / 1000
- Spindelspezifikation: H500 BT40; H630 BT40/BT50; H800 BT50; H1000 BT50
- Max. Spindeldrehzahl: H500/H630: 12.000 U/min; H800/H1000: 8.000 U/min
- Positioniergenauigkeit X/Y/Z: H500: 0,012 mm; H630/H800: 0,015 mm; H1000: 0,018 mm
- Wiederholgenauigkeit X/Y/Z: H500: 0,008 mm; H630/H800: 0,01 mm; H1000: 0,012 mm
- Optionales Magazin (Werkzeuganzahl): H500: 24; H630: 24/30; H800/H1000: 24/30/40
- Gesamtgewicht (ca.): H500: 8000 kg; H630: 9500 kg; H800: 12500 kg; H1000: 51600 kg
- Gesamtmaße (mm): H500: 2450×3050; H630: 3050×4250; H800: 3750×5500; H1000: 4300×5600
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Ningbo GongTie Precision Machinery Co.,LTD anzeigenWeitere Produkte von Ningbo GongTie Precision Machinery Co.,LTD

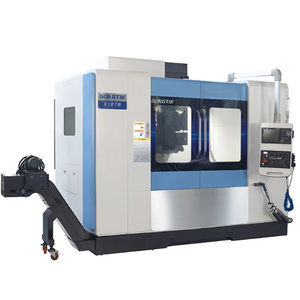

HOCHGESCHWINDIGKEITS-CNC-FRÄSMASCHINE
