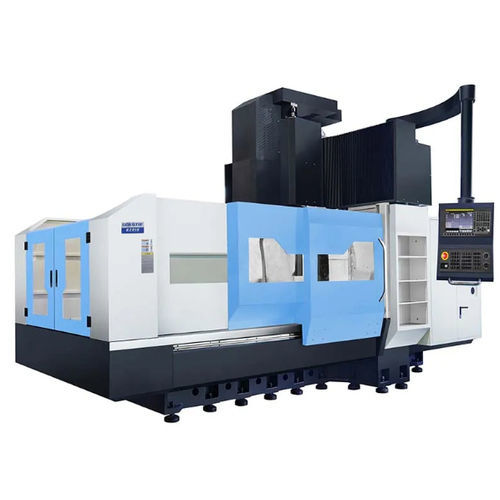

3-Achs-Bearbeitungszentrum GS/G series4-AchsPortalBT 40
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs, 4-Achs
- Struktur
- Portal
- Spindelnase
- BT 40, BT 50, BBT40
- Anzahl Werkzeuge
- 24 Werkzeuge, 30 Werkzeuge
- Zuatzfunktion
- Fräs
- Anwendungsbereich
- für Schwerlast
- Weitere Eigenschaften
- Hochleistung, Hochpräzision, hohe Festigkeit, mit Direktantrieb, mit automatischem Werkzeugwechsler, mit Werkzeugwechsler
- X-Hub
1.600 mm, 2.000 mm, 2.500 mm
(62,99 in, 78,74 in, 98,43 in)- Y-Hub
1.200 mm, 1.500 mm, 1.800 mm
(47,24 in, 59,06 in, 70,87 in)- Z-Hub
500 mm, 800 mm
(19,69 in, 31,5 in)- Rotationsgeschwindigkeit
8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)- Leistung
Max: 7,5 kW
(10,2 hp)Min: 7,5 kW
(10,2 hp)- Vorrückgeschwindigkeit X-Achse
15 m/min
- Vorrückgeschwindigkeit Y-Achse
20 m/min
- Vorrückgeschwindigkeit Z-Achse
20 m/min
- Maximale Tischlast
2.000 kg, 3.000 kg, 4.000 kg, 5.000 kg
(4.409 lb, 6.614 lb, 8.818 lb, 11.023 lb)- Positioniergenauigkeit
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Gesamtgewicht
9.500 kg, 11.500 kg, 17.500 kg, 23.500 kg
(20.943,91 lb, 25.353,16 lb, 38.580,9 lb, 51.808,63 lb)- Gesamtlänge
4.250 mm, 5.850 mm, 6.250 mm, 6.850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Gesamtbreite
3.650 mm, 3.850 mm, 4.250 mm
(143,7 in, 151,6 in, 167,3 in)
Beschreibung
Überblick
Die Serie GS/G ist eine Baureihe von Portal-Bearbeitungszentren für den Schwerbetrieb, konzipiert für hohe Steifigkeit, thermische Stabilität und präzise Mehrachsenbearbeitung großer Werkstücke. Verfügbare Modelle: GS1612, GS2012, GS2015 und GS2518. Hauptkomponenten in Meehanite-Gusseisen und Harz-Sandguss sorgen für Vibrationsdämpfung und dimensionsstabile Struktur.
Hauptmerkmale
Hauptkomponenten und Funktionen
Technische Daten
Die Serie GS/G ist eine Baureihe von Portal-Bearbeitungszentren für den Schwerbetrieb, konzipiert für hohe Steifigkeit, thermische Stabilität und präzise Mehrachsenbearbeitung großer Werkstücke. Verfügbare Modelle: GS1612, GS2012, GS2015 und GS2518. Hauptkomponenten in Meehanite-Gusseisen und Harz-Sandguss sorgen für Vibrationsdämpfung und dimensionsstabile Struktur.
Hauptmerkmale
- Maschinenstruktur: Bett, Tisch, Säulenbalken, Sattel und andere Schlüsselkomponenten aus hochfestem Meehanite-/Harz-Sandguss für gute Schwingungsdämpfung und thermische Stabilität.
- Führungen & Bewegung: X/Y-Achsen mit hochbelastbaren Rollen-Linearführungen; Z-Achse mit Rollen-Linearführung oder rechteckiger Hartschiene; reibungsarme, verschleißfeste Bewegung.
- Antrieb & Spindeln: vorgespannte Kugelumlaufspindeln hoher Genauigkeit auf X/Y/Z, direktangetrieben durch leistungsstarke AC-Servomotoren zur Eliminierung von Spiel.
- Z-Achsen-Balance: doppelte Stickstoff-Balancezylinder reduzieren Leerlaufmoment auf der Kugelumlaufspindel und verringern Verschleiß.
Hauptkomponenten und Funktionen
- Maschinenkörper: hochfester Meehanite-Gussteil mit Harz-Sandguss, bietet vibrationsdämpfende Eigenschaften und stabilen Support für schwere Bearbeitung.
- CNC-Steuerung: Mitsubishi M80A in Konfigurationstabelle angegeben; FANUC oder SIEMENS optional verfügbar; mehrsprachig und mit USB-Programm-I/O.
- Spindel: Spindelgehäuse aus Druckguss/ Gusseisen; direktgetriebene Spindel (BBT40/BT50 je nach Modell) mit bis zu 12.000–15.000 rpm (modellabhängig) und Spindelleistung bis ≈7,5 kW (optionsabhängig). Ölkühler sorgt für Temperaturkonstanz.
- Werkzeugwechsler: Scheibentyp mit mechanischem Arm und Rollnocken-Positionierung; optionale Magazin-Kapazitäten (24 / 30).
- Hilfssysteme: zentrale Spindelkühlwasserführung, Luftfiltration, Schmier- und Kühlsysteme, Hydraulik für Spannfutter/Leitspindel und Kühlung des Schaltschranks.
- Optionen: 4. Achse (Drehtisch) für mehrachsige Bearbeitung, Späneförderer, Riemen/Getriebe-Spindelvarianten und Auswahl an Führungs-/Schraubenherstellern (PMI/HIWIN/THK).
Technische Daten
- Modelle: GS1612, GS2012, GS2015, GS2518
- Tischgröße (L×B): 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- Max. Tischbelastung: 2000 / 3000 / 4000 / 5000 kg
- Verfahrwege (X×Y×Z): GS1612 1600×1200×500 mm; GS2012 2000×1200×500 mm; GS2015 2000×1500×800 mm; GS2518 2500×1800×800 mm
- Spindel: GS1612/GS2012 BT40 Direktantrieb max 15000 U/min; GS2015/GS2518 BT50 Riemen/Getriebe max 8000 U/min
- Positionier-/Wiederholgenauigkeit: Positionierung ≈0,018–0,025 mm; Wiederholgenauigkeit ≈0,012–0,015 mm (modellabhängig)
- Schnellgang (X/Y/Z): typ. 15/20/20 m/min für kleinere Modelle; genaue Werte beim Lieferanten erfragen
- Gewicht / Abmessungen (ca.): GS1612 9500 kg (4250×3650 mm); GS2012 11500 kg (5850×3650 mm); GS2015 17500 kg (6250×3850 mm); GS2518 23500 kg (6850×4250 mm)
- Standardkomponenten (Beispiele): CNC Mitsubishi M80A (FANUC/SIEMENS optional), Spindelmontage Speedcn, Kugelumlaufspindeln/guides PMI/HIWIN/THK, Lager NSK/NACHI, elektrische Komponenten Schneider.
