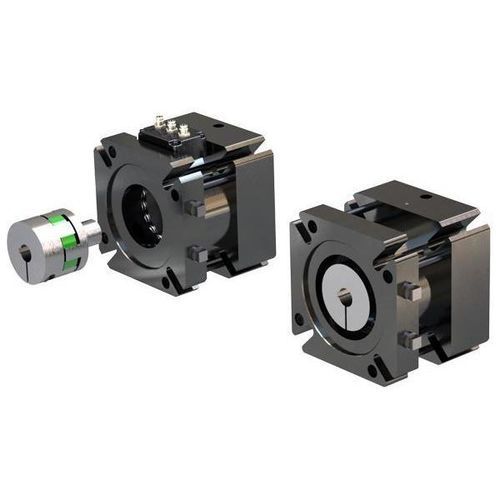

Mechanische Bremse BSB series

für Kugelumlaufspindelspielfreimit hohem Drehmoment

Übersicht
Die Bremse für Kugelgewindetriebe Nexen Group ist eine hochmomentige, federbetätigte Bremse, die am bearbeiteten Ende einer Kugelgewindespindel montiert wird. Sie dient als primäre oder redundante Bremse, um Rücklauf zu verhindern, falls ein Stromausfall oder ein mechanischer Defekt im Antriebsstrang auftritt. Die Kombination aus geringem Spiel und Kupplung bietet ein hohes Maß an Genauigkeit zur Positionserhaltung der Spindel. Eine expandierende Welle / Spannnaben-Kupplung verbindet die Bremswelle mit dem Ende der Kugelgewindespindel. Die erforderliche Kupplung wird mit einem Elastomer-Einsatz hoher torsionaler Steifigkeit geliefert.

Auswahl
Die Nexen Group bietet eine sofort verfügbare Bremslösung für Kugelgewindespindel-Anwendungen an. Diese federbetätigten, luftgelösten Bremsen bieten konstante und langlebige Leistung. Kugelgewindebremsen gewährleisten zuverlässiges Halten in kompakter Bauweise; Haltemoment bis zu 125 Nm (1100 in-lbs.).

Eigenschaften

• Geringes Spiel für präzises Halten
• Federbetätigt, pneumatisch gelöst
• Niedrige Trägheit
• Hohe torsionale Steifigkeit
• Bidirektionale Bremswirkung
• Schnelles Ansprechen
• Erfüllt IP67-Schutz gegen Staub und Wasser
• Einsetzbar in vertikalen und horizontalen Anwendungen
• Kupplung ermöglicht thermische Ausdehnung der Spindel

Erforderliche Komponenten

• Kupplungsadapter
• 3-Wege-Ventile

Zubehör

• Steuerungs-Kits
• Filter
• Durchflussregelventile
• Schmierstoffgeber
• Schnellauslässe / Umschaltventile
• Druckregler

Anwendungen

• Robotik
• Materialflusssysteme
• Maßgeschneiderte Hebeanlagen
• Arbeitsplattformen
• Umgebungen, die IP67-Schutz gegen Staub und Wasser erfordern
• Bearbeitungszentren

Technische Daten

• Haltekraft: bis zu 125 Nm (1100 in-lbs.)
• Betätigung: federbetätigt, pneumatisch gelöst
• Schutzart: IP67
• Geringes Spiel und niedrige Trägheit für präzises Halten
• Hohe torsionale Steifigkeit und bidirektionale Bremswirkung
• Schnelles Ansprechen, geeignet für sicherheitsrelevantes Halten
• Kupplung: expandierende Welle / Spannnabe mit Elastomer-Einsatz zur thermischen Ausdehnung und hoher torsionaler Steifigkeit
• Geeignet für vertikale und horizontale Installationen
