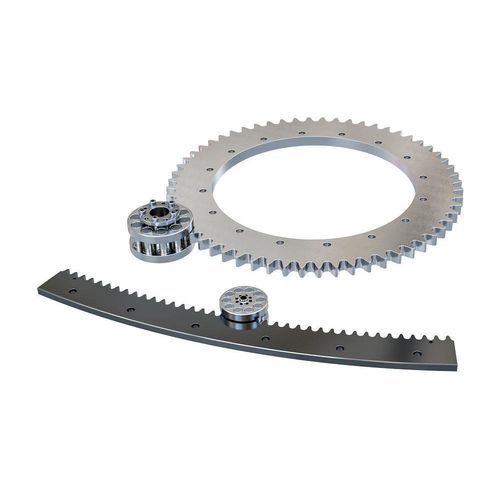

Zylinderförmiger Radsatz RPS

gerade verzahntmit SegmentzähnenMetall

Übersicht
Das Roller Pinion Zahnrad‑System von Nexen umfasst ein patentiertes Ritzel mit lagerunterstützten Rollen und einem proprietären Zahnprofil. Verfügbare Konfigurationen sind Vollringzahnräder und Abschnittszahnräder mit Außen‑ oder Innenverzahnung sowie auf Schwerlastlagern vormontierte Zahnräder zur Anpassung an die Anwendung.

Hauptvorteile

• Hohe Positionsgenauigkeit
• Kein Spiel (Nullspiel)
• Keine kumulative Abweichung
• Geringe Welligkeit bei niedrigen Drehzahlen
• Geeignet für hohe Drehzahlen
• Steifigkeit
• Geringe Geräuschentwicklung
• Geringer Wartungsaufwand
• Korrosionsbeständigkeit
• Lange Lebensdauer

Leistungsmerkmale
Die Nexen‑Systeme bieten präzise mechanische Indexierung: Einweg‑Positionsgenauigkeit bis zu ± 1.7 ArcSec und Wiederholgenauigkeit bis zu ± 0.3 ArcSec (anwendungs‑/zahnradspezifisch). Roller Pinion Systeme ermöglichen hohe Indexiergeschwindigkeiten und vertragen Spitzenmoment‑Eingaben jederzeit, was kürzere Indexierzeiten gegenüber vielen traditionellen Optionen erlaubt.

Vergleich — Vollringzahnräder vs Segmentzahnräder (Zusammenfassungstabelle)
Merkmal | Vollringzahnräder | Segmentzahnräder
Zahnorientierung | Außen- oder Innenverzahnung | Außen- oder Innenverzahnung
Übersetzungsverhältnis | 3:1 bis 110:1 | 2,2:1 bis 170:1
Max. dynamisches Drehmoment | Bis zu 19.252 Nm [170.395 in-lb] | Bis zu 24.383,3 Nm [215.811 in-lb]
Nennmoment | Bis zu 19.252 Nm [170.395 in-lb] | Bis zu 17.112,7 Nm [151.460 in-lb]
Max. Spiel | 0 ArcSec | 0 ArcSec
Einweg-Positionsgenauigkeit | Bis zu ± 3,0 ArcSec | Bis zu ± 1,7 ArcSec
Einweg-Wiederholgenauigkeit | Bis zu ± 0,8 ArcSec | Bis zu ± 0,3 ArcSec
Maximale Drehzahl | Bis zu 1.333 U/min | Bis zu 546 U/min
Trägheitsmoment | 0,01 bis 18,6 kg·m² [0,24 bis 441,8 lb·ft²] | 0,002 bis 48,07 kg·m² pro Segment [0,048 bis 1.141,81 lb·ft²]
Außendurchmesser | 122 bis 2.686 mm [4,80 bis 105,75 in] | 408 bis 7.428 mm [16,06 bis 292,44 in]
Bogenabschnitt | N/A (360° Vollring) | 9° bis 238° (die meisten, aber nicht alle Segmente ermöglichen Vollringe)
Montage | Piloten an I.D. (Außenzahn) / Piloten an O.D. (Innenezahn) | Piloten an I.D. (Außenzahn) / Piloten an O.D. (Innenezahn)
Oberfläche | Dense Hard Chrome oder Black Oxide | Dense Hard Chrome oder Black Oxide

Roller‑Pinions (Zusammenfassung)
Maximale Drehzahl | Bis zu 1.820 U/min
Trägheitsmoment | 0,00004 bis 0,21866 kg·m² [0,00095 bis 5,19382 lb·ft²]
Montage | ISO‑9409 Flanschmontage (12 bis 80 mm Pilot) oder Wellenmontage mit Klemmring (10 bis 60 mm)
Oberflächen | Dense Hard Chrome, Nickelbeschichtung, Edelstahl

Zusätzliche Produktinformationen
Die Lösungen umfassen Vollringzahnräder, Segmente mit Außen‑ oder Innenverzahnung sowie vormontierte Zahnräder auf Schwerlastlagern. Roller Pinion Systeme erhalten hohe wiederholbare Genauigkeit ohne Spiel über lange Strecken, arbeiten auch bei hohen Geschwindigkeiten leise und ermöglichen einen betrieblich leiseren, wartungsärmeren und langlebigen Einsatz.

Eigenschaften / Technische Daten

• Indexiergenauigkeit: Einweg‑Positionsgenauigkeit bis zu ± 1,7 ArcSec (zahnradspezifisch)
• Wiederholbarkeit: Bis zu ± 0,3 ArcSec (zahnradspezifisch)
• Nullspiel: 0 ArcSec max.
• Max. dynamisches Drehmoment (Beispiele): Vollring bis 19.252 Nm; Segmente bis 24.383,3 Nm
• Verfügbare Übersetzungen: Vollringe 3:1–110:1; Segmente 2,2:1–170:1
• Maximale Drehzahl (Beispiele): Vollring bis 1.333 U/min; Segment bis 546 U/min; Roller‑Pinions bis 1.820 U/min
• Außendurchmesserbereiche: Vollringe 122–2.686 mm; Segmente 408–7.428 mm
• Trägheitsmomentbereiche: Vollringe 0,01–18,6 kg·m²; Segmente 0,002–48,07 kg·m² pro Segment
• Montageoptionen: Piloten an I.D. (Außenzahn) oder O.D. (Innenezahn); ISO‑9409 Flansch oder Wellenmontage für Pinions
• Erhältliche Oberflächen: Dense Hard Chrome, Black Oxide, Nickelbeschichtung, Edelstahl
