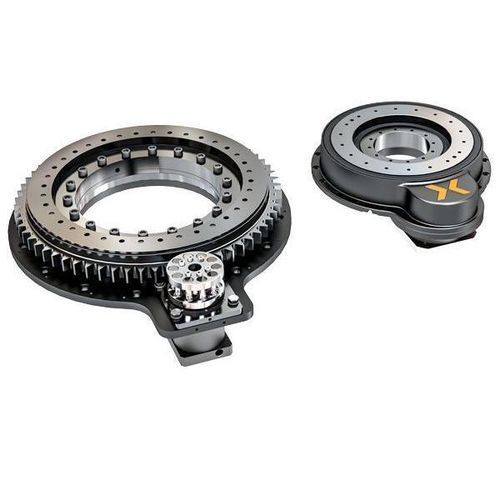

Rundschaltgetriebe CRD

spielfrei

Übersicht

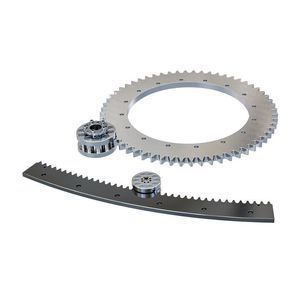

Die Rotary Indexer Systems von Nexen Group verwenden die patentierte Roller Pinion-Technologie kombiniert mit präzisionsgerechten Lagern und Antriebsmechanismen. Untergebracht in starren oder geschützten Gehäusen sind die PRD- und CRD-Familien für präzise inkrementelle Positionierung, über Servo programmierbare Bewegungsprofile, schnelle Beschleunigung und hohe Tragfähigkeit ausgelegt. Vorgefertigte Systeme können an beliebigen Inkrementpositionen starten/stoppen und Spitzenmomente aufnehmen, wodurch gegenüber cam-gesteuerten Systemen bis zu 2x schnellere Indexierzeiten möglich sind.

Vorteile der Nexen Group Rotary Indexer

• Indexiergenauigkeit bis ±11 ArcSec und Wiederholbarkeit bis ±1,2 ArcSec (modellabhängig).
• Nullspiel-Optionen (Harmonic / RPS-Konfigurationen) für minimale Totbewegung zwischen Motor und Last.
• Hohe Tragfähigkeit (z. B. bis zu 1575 kN beim PRD mit Cross-Roller-Lager).
• Hohe Ausgangsdrehmomente: max. Beschleunigungsdrehmoment bis 4.811 Nm und Nennmoment bis ~2.625–2.750 Nm (modellabhängig).
• Hochgeschwindigkeitsoptionen: ausgewählte Modelle bis zu 304 U/min (modellabhängig).
• Optionen mit großem offenem Zentrum für flexible Anwendungen.
• Ruhiger Lauf durch RPS-Technologie, vorgespannten Cross-Roller-Lager und integrierte Motor/Präzisionsgetriebe.

Unterschiede zwischen PRD- und CRD-Systemen
PRD (Precision Rotary Indexer): Aufbau auf präzisionsgefräster Stahlplatte mit geschütztem Zahnrad/Pinion, optionale planetrayische Niedrigspiel-Getriebe oder spielfreie Harmonic-Getriebe; gängige Bolzenkreis-Durchmesser: 400, 750, 1100, 1500 mm. CRD (Compact Rotary Indexer): dichtes, steifes Gussgehäuse, das Zahnrad/Pinion umschließt; Optionen: motor-/getriebe-bereite Eingänge oder vorinstallierte Niedrigspiel-Planeten- bzw. Harmonic-Getriebe; gängige Bolzenkreis-Durchmesser: 150, 250, 350, 550 mm.

Repräsentative Vergleichstabelle (ausgewählte Zeilen & Spalten)

• CRD-PL — Planetengetriebe mit geringem Spiel | Guss IP65 | Ausgang Ø z. B. 150–550 mm | Nennmoment 323–697 Nm | Geschwindigkeit 120–225 U/min.
• CRD-MRS-PL — Planeten | Guss IP65 | Breiter Übersetzungsbereich; Nennmoment 119–299 Nm | Geschwindigkeit 23,5–304 U/min.
• CRD-HG — Spielfreies Harmonic | Guss IP65 | Nennmoment 380–820 Nm | Einseitige Positionsgenauigkeit 20–43 ArcSec | Geschwindigkeit 11–25 U/min.
• PRD-PL (geschützt) — Planeten mit geringem Spiel | Geschützte Stahlplatte | Ausgang Ø z. B. 400–1500 mm | Nennmoment 544–1870 Nm | Geschwindigkeit 27–94 U/min.
• PRD-HG (geschützt) — Harmonic | Geschützt | Nennmoment 326–1122 Nm | Einseitige Wiederholgenauigkeit 1,6–2,4 ArcSec | Niedrigdrehzahl-/Hohe-Drehmoment-Konfigurationen verfügbar.

Auf dieser Seite zitierte Ressourcen (Broschüren und technische Literatur)
Herunterladbare technische Datenblätter und Produktbroschüren für CRDX / PRDX / CRD-Familienvarianten mit Abmessungen, Leistungskennlinien und Konfigurationsanleitungen.

Technische Daten

• Indexiergenauigkeit: bis zu ±11 ArcSec (modellabhängig).
• Wiederholbarkeit: bis zu ±1,2 ArcSec (modellabhängig).
• Nullspiel-Optionen: Harmonic- und RPS-Konfigurationen verfügbar.
• Max. Beschleunigungsdrehmoment: bis zu 4.811 Nm (modellabhängig).
• Nennmoment: bis zu ~2.625–2.750 Nm (modellabhängig).
• Max. Drehzahl: bis zu 304 U/min (modellabhängig).
• Max. Tragfähigkeit (z. B. PRD): bis zu 1575 kN mit präzisem Cross-Roller-Lager.
• Gehäuseoptionen: steife, dichte Gussgehäuse IP65; geschützt; Varianten mit offenem Zentrum.
• Verfügbare Bolzenkreis-Durchmesser: PRD z. B. 400, 750, 1100, 1500 mm; CRD z. B. 150, 250, 350, 550 mm.
• Typische Anwendungen: Schneidsysteme, Portalachsen, Medizintechnik, Robotik, Luft- und Raumfahrt, Werkzeugmaschinen, Halbleiter, Materialfluss, Montage-/Sondermaschinen, Verteidigung, Freizeitpark-/Bühnentechnik.
