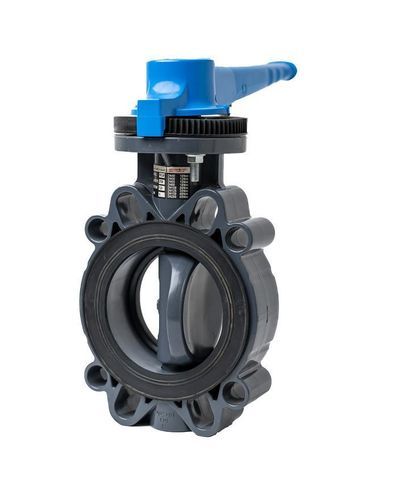

Absperrklappe BUT10NHebelSteuerungfür Trinkwasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- Hebel
- Funktion
- Steuerung
- Medium
- für Trinkwasser
- Körper$
- Flansch, Zwischenflansch
- Anwendung
- für Industrieanwendungen
- Material
- EPDM, PVC-U
- Weitere Eigenschaften
- kompakt, Dichtung, chemikalienbeständig
- DN
Min: 80 mm
(3,15 in)Max: 100 mm
(3,937 in)- Druck
16 bar
(232,1 psi)
Beschreibung
Kurzbeschreibung
Schmetterlingsventil mit EPDM-O-Ring, gefertigt aus UPVC (U-PVC), erhältlich in DN80 und DN100 (PN16).
Produktdetails
Übersicht
UPVC-Ventile, ausgelegt für Absperraufgaben und den Einsatz in Trinkwasser- sowie Industrieanlagen, wenn eine chemikalienbeständige thermoplastische Ausführung erforderlich ist. Kompakte Wafer- oder Flanschmontageoptionen je nach Datenblattcode.
Zusammenfassung
Modell BUT10N: UPVC-Schmetterlingsventil mit EPDM-O-Ring-Dichtung, geeignet für DN80 (BUT10090) und DN100 (BUT10110), PN16.
Datenblatt (Abmessungen & Codes)
Code | d | DN | PN | A | B1 | B2 | C | C1 | F | H | Z | G
BUT10090 | 90-3" | 80 | 16 | 160 | 178 | 91 | 240 | 50 | 18.5 | 146 | 50 | 1870
BUT10110 | 110-4" | 100 | 16 | 177.5 | 207 | 103.5 | 257 | 54.5 | 19 | 165 | 55 | 2580
Technische Merkmale / Spezifikationen
Schmetterlingsventil mit EPDM-O-Ring, gefertigt aus UPVC (U-PVC), erhältlich in DN80 und DN100 (PN16).
Produktdetails
- Marke: U-PVC Check Valves
- Kategorie: Rückschlagventile
- Typ: Rückschlagventile (Schmetterlingsventile)
Übersicht
UPVC-Ventile, ausgelegt für Absperraufgaben und den Einsatz in Trinkwasser- sowie Industrieanlagen, wenn eine chemikalienbeständige thermoplastische Ausführung erforderlich ist. Kompakte Wafer- oder Flanschmontageoptionen je nach Datenblattcode.
Zusammenfassung
Modell BUT10N: UPVC-Schmetterlingsventil mit EPDM-O-Ring-Dichtung, geeignet für DN80 (BUT10090) und DN100 (BUT10110), PN16.
Datenblatt (Abmessungen & Codes)
Code | d | DN | PN | A | B1 | B2 | C | C1 | F | H | Z | G
BUT10090 | 90-3" | 80 | 16 | 160 | 178 | 91 | 240 | 50 | 18.5 | 146 | 50 | 1870
BUT10110 | 110-4" | 100 | 16 | 177.5 | 207 | 103.5 | 257 | 54.5 | 19 | 165 | 55 | 2580
Technische Merkmale / Spezifikationen
- Modell / Handelsbezeichnung: BUT10N
- Kurzbeschreibung: Schmetterlingsventil mit EPDM-O-Ring
- Materialfamilie: UPVC (U-PVC)
- Marke wie angegeben: U-PVC Check Valves
- Kategorie / Typ: Rückschlagventile (Schmetterlingsventile)
- Verfügbare Datenblattcodes und -größen: BUT10090 (DN 80, PN 16) und BUT10110 (DN 100, PN 16)
- Wesentliche Abmessungen im Datenblatt: A, B1, B2, C, C1, F, H, Z, G
- Zusätzliche Produkt-Ressourcen: 3D/360 Viewer verfügbar
