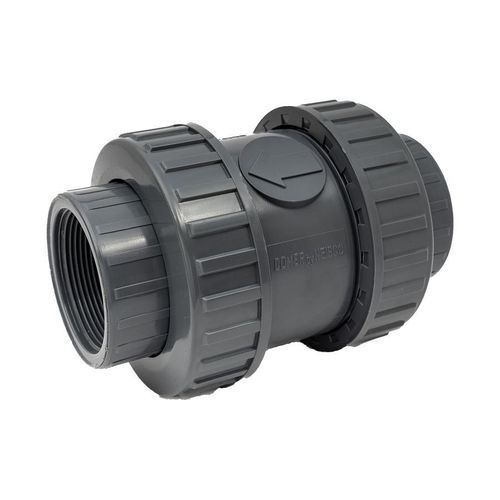

Kugelrückschlagventil CVD11 series

für WasserGGewinde

Produktübersicht
UPVC-Rückschlagventile für druckführende Rohrleitungssysteme. Rückschlagventil, Innengewinde (femelle) mit Muffenanschlüssen.

Produktdetails

• Marke: U-PVC Check Valves
• Kategorie: Rückschlagventile
• Artikelnummer / SKU:

Zusammenfassung
Rückschlagventil mit Innengewinde (femelle) und muffenartigen Innengewindeanschlüssen

Datenblatt-Tabelle (Spalten: Code | G | DN | L | Z | H | A | PN | Gr | Pack | Box)
Code | G | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD11N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD11N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD11N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD11N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD11N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD11N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD11N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD11N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD11N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Technische Daten

• Modell / Serie: CVD11
• Material: UPVC (U-PVC)
• Typ: Rückschlagventil (Innengewinde / Muffenanschlüsse)
• Anschlüsse: Muffen mit Innengewinde (metrische G-Gewindegrößen im Datenblatt)
• Verfügbare Artikel & Größen: CVD11N0200 (G 1/2" / DN15) ; CVD11N0250 (G 3/4" / DN20) ; CVD11N0320 (G 1" / DN25) ; CVD11N0400 (G 1"1/4 / DN32) ; CVD11N0500 (G 1"1/2 / DN40) ; CVD11N0630 (G 2" / DN50) ; CVD11N0750 (G 2"1/2 / DN65) ; CVD11N0900 (G 3" / DN80) ; CVD11N1100 (G 4" / DN100)
• Wichtige Abmessungen (pro Artikel): L, Z, H, A im Datenblatt angegeben (siehe Tabelle oben)
• Druckstufe / PN: 16 für die meisten Größen (wie im Datenblatt angegeben)
• Verpackung / Gewichte Gr: Spalten Gr und Pack / Box pro Artikel im Datenblatt aufgeführt
• Einsatzbereich: UPVC-Druckrohrsysteme, die Rückschlagventile mit Innengewindeanschlüssen benötigen
