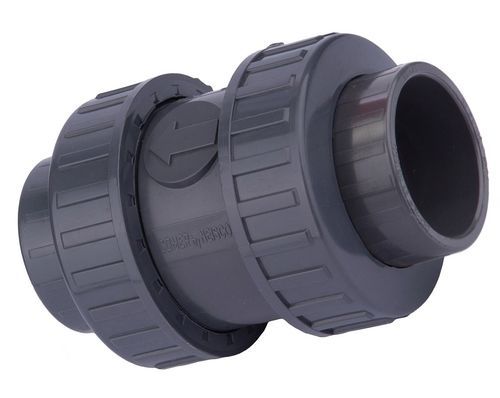

Kugelrückschlagventil CVD10 series

geschweißtinnen/innenPVC-U

Übersicht
Rückschlagventil mit Muffen (femalesockets) für lösungsmittelbasierte Klebeverbindungen in Kunststoffrohrsystemen. Hergestellt aus U-PVC für chemische Beständigkeit und Kompatibilität mit Klebeverbindungen.

Wichtigste Informationen

• Typ: Check Valves
• Brand: U-PVC Check Valves
• Kategorie: Check Valves

Zusammenfassung
Einweg-Ventil zur Durchflusskontrolle in einer Richtung mit Klebemuffen als Anschluss für lösungsmittelbasierte Montage. In mehreren Nennweiten verfügbar; Abmessungen in der technischen Tabelle angeben die Auswahlkriterien.

Datenblatt (Maßtabelle)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD10N0200 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD10N0250 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD10N0320 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD10N0400 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD10N0500 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD10N0630 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD10N0750 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD10N0900 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD10N1100 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Zusätzliche Informationen

• Anschluss: Klebemuffe für Lösungsmittel-Verbindung
• Material: U-PVC (UPVC)
• 3D/360-Visualisierung für das Produktmodell verfügbar
• Datenblatt-PDFs pro Größe verfügbar (siehe Produkt-PDFs für jeden Code)

Eigenschaften / technische Daten

• Typ: Rückschlagventil
• Brand: U-PVC Check Valves
• Modell (Handelsbezeichnung): CVD10
• Material: UPVC
• Anschlusstyp: Klebemuffe für lösungsmittelbasierte Verbindung
• Verfügbare Codes / Nennweiten: CVD10N0200 (d=20), CVD10N0250 (d=25), CVD10N0320 (d=32), CVD10N0400 (d=40), CVD10N0500 (d=50), CVD10N0630 (d=63), CVD10N0750 (d=75), CVD10N0900 (d=90), CVD10N1100 (d=110)
• Wichtige Abmessungen in der Tabelle: L, Z, H, A
• Druckangaben je Größe in der Spalte PN der Tabelle
