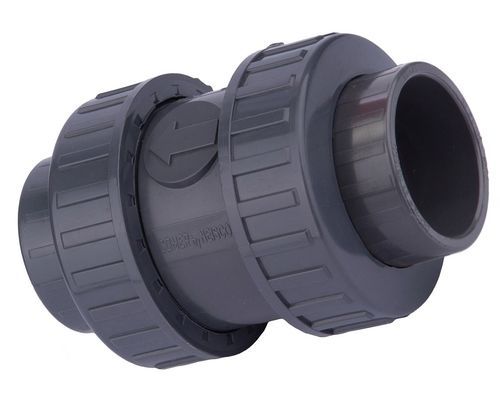

Kugelrückschlagventil CVD13 seriesgeschweißtinnenReinigung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Korpus
- innen, geschweißt
- Anwendungsbereiche
- für die chemische Industrie, Reinigung, für Wasser
- Material
- PVC-U
- Weitere Eigenschaften
- kompakt, Inline
- DN
Min: 15 mm
(0,591 in)Max: 100 mm
(3,937 in)- Druck
Min: 10 bar
(145 psi)Max: 16 bar
(232,1 psi)
Beschreibung
Kurzbeschreibung
Rückschlagventil mit BS-Muffe für Lösungsmittel-Schweißen, aus UPVC gefertigt für korrosionsbeständige Rohrleitungsanwendungen.
Produktfamilie
UPVC VALVES - Check Valves
Wichtige Informationen
Zusammenfassung
Kompaktes UPVC-Rückschlagventil CVD13 zum Schutz vor Rückströmung in Wasser- und Chemieleitungen. Montage durch Lösungsmittel-Schweißen in die BS-Muffe für eine dichte, zuverlässige Verbindung. Verfügbar in Norm-Durchmessern von DN15 bis DN100.
Datenblatt (Zeilen)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD13N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD13N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 168 | 90 | M
CVD13N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 246 | 60 | M
CVD13N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 360 | 35 | M
CVD13N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 552 | 18 | M
CVD13N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 931 | 10 | M
CVD13N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD13N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2810 | 3 | M
CVD13N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4690 | 2 | M
Verfügbare Varianten
Hinweise
Material: UPVC. Anschlussart: BS-Muffe für Lösungsmittel-Schweißen.
Technische Daten
Rückschlagventil mit BS-Muffe für Lösungsmittel-Schweißen, aus UPVC gefertigt für korrosionsbeständige Rohrleitungsanwendungen.
Produktfamilie
UPVC VALVES - Check Valves
Wichtige Informationen
- Typ: Rückschlagventile
- Brand: U-PVC Check Valves
- Material: UPVC
- Anschluss: BS-Muffe für Lösungsmittel-Schweißen
- Druckklasse (PN): siehe Varianten (typ. 10–16)
Zusammenfassung
Kompaktes UPVC-Rückschlagventil CVD13 zum Schutz vor Rückströmung in Wasser- und Chemieleitungen. Montage durch Lösungsmittel-Schweißen in die BS-Muffe für eine dichte, zuverlässige Verbindung. Verfügbar in Norm-Durchmessern von DN15 bis DN100.
Datenblatt (Zeilen)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD13N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD13N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 168 | 90 | M
CVD13N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 246 | 60 | M
CVD13N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 360 | 35 | M
CVD13N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 552 | 18 | M
CVD13N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 931 | 10 | M
CVD13N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD13N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2810 | 3 | M
CVD13N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4690 | 2 | M
Verfügbare Varianten
- CVD13N0200 — 1/2" (DN15)
- CVD13N0250 — 3/4" (DN20)
- CVD13N0320 — 1" (DN25)
- CVD13N0400 — 1 1/4" (DN32)
- CVD13N0500 — 1 1/2" (DN40)
- CVD13N0630 — 2" (DN50)
- CVD13N0750 — 2 1/2" (DN65)
- CVD13N0900 — 3" (DN80)
- CVD13N1100 — 4" (DN100)
Hinweise
Material: UPVC. Anschlussart: BS-Muffe für Lösungsmittel-Schweißen.
Technische Daten
- Typ: Rückschlagventile
- Brand: U-PVC Check Valves
- Material: UPVC
- Anschluss: BS-Muffe für Lösungsmittel-Schweißen
- Druckklasse (PN): Werte je Variante (typ. 10–16)
- Verfügbare Codes und Größen: CVD13N0200, CVD13N0250, CVD13N0320, CVD13N0400, CVD13N0500, CVD13N0630, CVD13N0750, CVD13N0900, CVD13N1100 (siehe Datenblattzeilen für Abmessungen)
- Gr und Pack/Box Daten pro Variante im Datenblatt verfügbar
