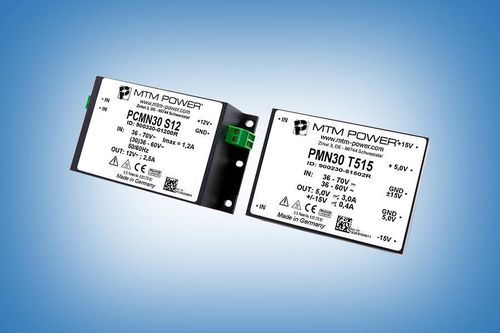

Stromversorgung auf Rahmen PCMN30 T515

AC/DCDreifachausgangCE

Übersicht
Das PCMN30 T515 ist ein Niederspannungsmodul (PMN/PCMN30-Serie) für NVDC-Anwendungen. Es liefert geregelte Mehrfachausgänge für dezentrale industrielle Stromversorgungen und empfindliche elektronische Subsysteme.

Merkmale

• Breiter Eingangsspannungsbereich: AC 36–60 V / DC 36–70 V
• Galvanische Trennung 3,3 kVrms
• Chassis-Montage (PCMN-Serie); PCB-Ausführung (PMN) verfügbar

Anwendungen

• Dezentrale Stromversorgung für Steuerungs- und Automatisierungsanlagen
• Plug-and-play-Versorgung für empfindliche elektrische/elektronische Subsysteme
• Erhältlich als PCB-Variante (PMN) und als Chassis-Variante (PCMN)

Technische Daten PCMN30 T515
Leistung: 27 W
AC Eingang: 36 - 60 V
DC Eingang: 36 - 70 V
Ausgangsspannung U1: 5 V
Ausgangsstrom I1: 3,0 A
Ausgangsspannung U2: -15 V
Ausgangsstrom I2: 0,4 A
Ausgangsspannung U3: +15 V
Ausgangsstrom I3: 0,4 A
Wirkungsgrad: 68 %
Isolation: 3,3 kVrms
Montageart: Chassis-Montage
Abmessungen: 120,0 x 65,0 x 33,0 mm
Gewicht: 380 g

Technische Spezifikationen

• Leistung — 27 W
• AC Eingang — 36 - 60 V
• DC Eingang — 36 - 70 V
• Ausgang U1 — 5 V / 3,0 A
• Ausgang U2 — -15 V / 0,4 A
• Ausgang U3 — +15 V / 0,4 A
• Wirkungsgrad — 68 %
• Isolation — 3,3 kVrms
• Montageart — Chassis-Montage
• Abmessungen — 120,0 x 65,0 x 33,0 mm
• Gewicht — 380 g
