Stromversorgung für Leiterplatten PMN15 S05

AC/DCEinfachausgangCE

Produktübersicht
Der PMN15 S05 ist ein 15 W AC/DC-Netzteilmodul für die Leiterplattenmontage. Es liefert eine geregelte 5 V Ausgangsspannung bei kompakter Bauform und hoher Isolationsspannung und eignet sich für dezentrale Energieversorgung und die Integration in industrielle Elektronik.

Merkmale

• Weiter Eingangsbereich (AC: 30–60 V, DC: 30–70 V)
• Hohe Isolation: 3,3 kVrms
• Auslegung für Leiterplattenmontage (PMN-Variante)
• Wirkungsgrad ≥ 66 %

Anwendungen

• Dezentrale Stromversorgung für industrielle Systeme
• Speisung elektronischer Schaltungen in Mess- und Regeltechnik
• Labor- und Prüfgeräte
• System- und Informationstechnik

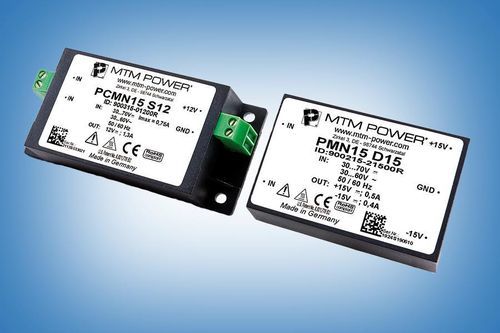

• Auch als Chassis-Montage (PCMN) in der PMN/PCMN15-Familie erhältlich

Technische Daten (Zusammenfassung)
Leistung: 15 W
AC-Eingang: 30 - 60 V
DC-Eingang: 30 - 70 V
Ausgangsspannung U1: 5 V
Ausgangsstrom I1: 3,0 A
Wirkungsgrad: ≥ 66 %
Montageart: Leiterplattenmontage
Abmessungen: 76,0 x 50,7 x 22,7 mm
Gewicht: 150 g

Zertifizierungen / Konformität

• CE
• RoHS-Konformität
• UKCA

Technische Spezifikationen

• Handelsname: PMN15 S05
• Nennleistung: 15 W
• AC-Eingangsspannungsbereich: 30 - 60 V
• DC-Eingangsspannungsbereich: 30 - 70 V
• Nenn-Ausgangsspannung (U1): 5 V
• Nenn-Ausgangsstrom (I1): 3,0 A
• Isolationsspannung: 3,3 kVrms
• Wirkungsgrad: ≥ 66 %
• Montage: Leiterplattenmontage (PMN)
• Abmessungen (L x B x H): 76,0 x 50,7 x 22,7 mm
• Gewicht: 150 g
• Verfügbare Varianten: Leiterplattenmontage (PMN) und Chassis-Montage (PCMN) in der PMN/PCMN15-Familie
• Datasheet verfügbar
