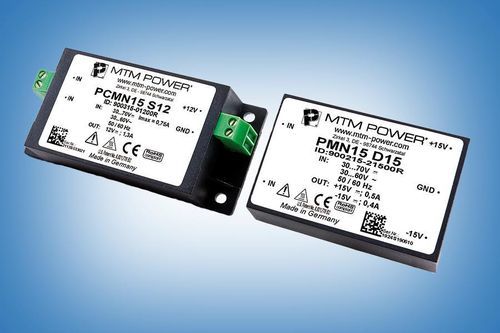

Stromversorgung für Leiterplatten PMN15 S12

AC/DCEinfachausgangCE

Produkt
AC/DC-Netzteilmodul der Niederspannungsserie PMN/PCMN15. Leiterplattenmontage (PCB) zur dezentralen Versorgung elektronischer und elektrischer Schaltungen in Industrie- und Prozesstechnik.

Merkmale

• Weitbereichseingang (AC 30–60 V / DC 30–70 V)
• Hohe Isolationsfestigkeit: 3,3 kVrms
• Nennleistung: 12 V, 1,3 A (15,6 W)
• Leiterplattenmontage für direkte Integration
• Wirkungsgrad ≥73 %

Anwendungen

• Dezentrale Stromversorgung für Industrie- und Automatisierungsanwendungen
• Versorgung elektronischer und elektrischer Schaltungen in Mess-, Steuer- und Laborgeräten
• Verfügbar als Leiterplattenmontage (PMN) oder Chassismontage (PCMN)

Technische Daten (Zusammenfassung)
Leistung: 15,6 W
AC Eingang: 30 - 60 V
DC Eingang: 30 - 70 V
Ausgangsspannung U1: 12 V
Ausgangsstrom I1: 1,3 A
Wirkungsgrad: ≥73 %
Montageart: Printmontage
Abmessungen: 76,0 x 50,7 x 22,7 mm
Gewicht: 150 g

Eigenschaften / technische Spezifikationen

• Serie: PMN/PCMN15 Niederspannungsmodule
• Modell: PMN15 S12
• Nenn-Ausgangsspannung: 12 V (U1)
• Nenn-Ausgangsstrom: 1,3 A (I1)
• Nennleistung: 15,6 W
• Eingangsbereiche: AC 30–60 V; DC 30–70 V
• Isolationsfestigkeit: 3,3 kVrms
• Wirkungsgrad: ≥73 %
• Montage: Printmontage
• Mechanische Abmessungen (L x B x H): 76,0 x 50,7 x 22,7 mm
• Masse: 150 g
