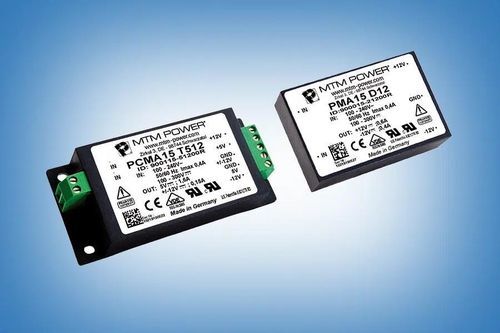

Stromversorgung für Leiterplatten PMA15 D512

AC/DCDoppelausgangCE

Kurzbeschreibung
Kompaktes 15 W AC/DC-Netzteil PMA15 D512 mit Doppel-Ausgang (5 V und 12 V) zur Leiterplattenmontage, geeignet für dezentrale Energieversorgung in Industrieanwendungen.

Funktionen

• Weiter Eingangsbereich (AC 90–264 V / DC 100–300 V)
• Vorbereitet für Schutzklasse 1/2
• Überspannungskategorie II
• Hohe Integration für PCB-Montage

Anwendungen

• Dezentrale Stromversorgung für Steuerungs- und Automatisierungstechnik
• PCB-Montiertes Leistungsmodul für Mess- und Regeltechnik
• Speisung von Laborgeräten, Messtechnik und IT-Systemen

Technische Daten (Tabelle)
Leistung: 15 W
AC-Eingang: 90 - 264 V
DC-Eingang: 100 - 300 V
Ausgangsspannung U1: 5 V
Ausgangsstrom I1: 1,0 A
Ausgangsspannung U3: 12 V
Ausgangsstrom I3: 0,4 A
Wirkungsgrad: ≥66 %
Montageart: Leiterplattenmontage (PCB)
Abmessungen: 76,0 x 50,8 x 22,5 mm
Gewicht: 150 g

Downloads / Zusätzliche Dateien
Datasheet (PDF) und 3D-CAD-Zeichnung für dieses Produkt verfügbar.

Zertifizierungen / Konformität

• CE
• UL / cUL
• RoHS-Konformität
• UKCA

Technische Spezifikationen

• Leistung: 15 W
• AC-Eingangsbereich: 90 - 264 V
• DC-Eingangsbereich: 100 - 300 V
• Doppel-Ausgang: 5 V / 12 V
• Ausgangsströme: 1,0 A (5 V) und 0,4 A (12 V)
• Wirkungsgrad: ≥66 %
• Montage: Leiterplattenmontage
• Abmessungen: 76,0 x 50,8 x 22,5 mm
• Gewicht: 150 g
• Vorbereitet für Schutzklasse 1/2; Überspannungskategorie II
