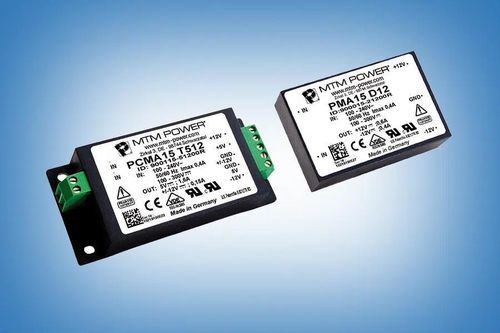

Stromversorgung für Leiterplatten PMA15 D12

AC/DCDoppelausgangCE

Beschreibung
Das PMA15 D12 ist ein AC/DC-Netzteilmodul zur Leiterplattenmontage mit zwei geregelten Ausgängen +12 V und -12 V und einer Gesamtleistung von 15 W. Es ist für die dezentrale Energieversorgung in Industrie- und IT-Systemen vorgesehen und auf lange Lebensdauer ausgelegt sowie vorbereitet für Anforderungen der Überspannungskategorie.

Merkmale

• Weiter Eingangsbereich (AC 90–264 V / DC 100–300 V)
• Vorbereitet für Klasse 1/2
• Überspannungskategorie 2
• Doppel-Ausgang: +12 V und -12 V
• Gesamt-Ausgangsleistung: 15 W
• Leiterplattenmontage
• Wirkungsgrad ≥ 66 %

Anwendungen

• Dezentrale Stromversorgung für Industrieanwendungen
• Versorgung elektronischer und elektrischer Schaltungen in Mess- und Regeltechnik
• Laborausstattung
• Systeme und Informationstechnik

Technische Daten
Leistung: 15 W
AC-Eingang: 90 - 264 V
DC-Eingang: 100 - 300 V
Ausgangsspannung U1: +12 V
Ausgangsstrom I1: 0,6 A
Ausgangsspannung U2: -12 V
Ausgangsstrom I2: 0,4 A
Wirkungsgrad: ≥ 66 %
Montageart: Leiterplattenmontage
Abmessungen: 76,0 x 50,8 x 22,5 mm
Gewicht: 150 g

Technische Spezifikationen

• Modell: PMA15 D12
• Leistung: 15 W
• Eingang (AC): 90 - 264 V
• Eingang (DC): 100 - 300 V
• Ausgänge: U1 = +12 V (0,6 A), U2 = -12 V (0,4 A)
• Wirkungsgrad: ≥ 66 %
• Montage: Leiterplattenmontage
• Abmessungen: 76,0 x 50,8 x 22,5 mm
• Gewicht: 150 g
• Vorbereitet für Klasse 1/2; Überspannungskategorie 2
• Datasheet (PDF) und 3D-CAD-Zeichnung verfügbar
