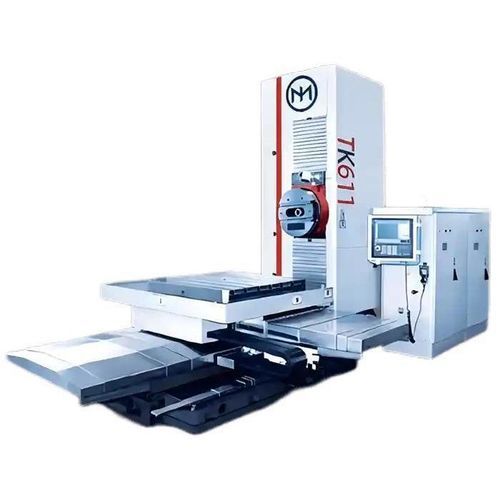

CNC-Bohrwerk TK6111

horizontalTischgerät3-Achs

Übersicht
Die TK6113 ist eine CNC-Horizontal-Bohr- und Fräsmaschine, die hohes Drehmoment, Steifigkeit und Effizienz für Tiefbohren, Schwerzerspanung und Mehrflächenbearbeitung großer Strukturteile kombiniert. Sie unterstützt vollständige 3-Achsen-CNC-Steuerung mit optionalen Dreh-/Indexierlösungen für komplexe Mehrseiten-Operationen.

Hauptmodell-Details

• Tischgröße: 1400×1600 mm
• Spindeldurchmesser: φ130 mm
• Verfahrwege X/Y/Z: 2000/2000/2000 mm (typische Konfiguration)
• Tischbelastung: 8 T

Wesentliche Merkmale

• Ø130 mm Großdurchmesser-Spindel: erhöhtes Drehmoment und Steifigkeit für Tiefbohren und schwere Fräsbearbeitung.
• Vollständige 3-Achsen-CNC-Steuerung (X/Y/Z bis 2000 mm): präzise Positionierung und komplexe Bahnführung für große Bauteile.
• 8-T-Tisch mit 360°-Indexierung (optional): unterstützt Mehrseitenbearbeitung und rotationsbasierte Bearbeitung von Kastenteilen oder unregelmäßigen Werkstücken.
• Zahnradgetriebener Spindelkopf: konstantes Drehmoment bei niedrigen Drehzahlen für Tiefbohrungen und Einsatz großer Werkzeuge.
• Hochpräzise Linearführungen und Kugelgewindetriebe: erhalten Wiederholgenauigkeit, minimieren Spiel und sichern langfristige thermische Stabilität.

Empfohlene Konfigurationen

• 4. Achse CNC-Drehtisch: ermöglicht Mehrseitenbearbeitung ohne Nachspannen.
• Rechtswinkelfräskopf: für Innenhohlräume oder Seitenwandbearbeitung.
• Bodenplattenverlängerung: für extra große Bauteile über die Standard-Tischgröße hinaus.
• Coolant Through Spindle (CTS): unterstützt Tiefbohrungen und Werkzeugkühlung.
• Renishaw-Tastersystem: automatische Werkstückausrichtung und Werkzeuglängen-Erkennung.

Anwendungsfall

• Kunde: Hersteller von Schwermaschinen – Südostasien.
• Einsatz: Bohren und Fräsen von Getriebegehäusen für Windkraftanlagen.
• Aufbau: TK6113 mit CNC-Drehtisch und CTS-System.
• Ergebnisse: Endbohrungs-Toleranz ≤ ±0,015 mm über 1200 mm Tiefe; vier Flächen in einer Spannung bearbeitet mittels Drehtisch; verbesserte Steifigkeit, Automatisierung und verkürzte Zykluszeit.

Produktspezifikationen (Tabelle)
Parameter | Einheit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

Technische Angaben

• Modell: TK6113
• Hersteller: MINNUO
• Tischgröße: 1400×1600 mm
• Spindeldurchmesser: φ130 mm, Konus BT50
• Verfahrwege X/Y/Z: bis zu 2000 / bis zu 2000 / bis zu 2000 mm (modellabhängige Bereiche in Tabelle)
• W-Achse Verfahrweg: 800 mm
• Tischbelastungskapazität: 8 T (max)
• Spindeldrehzahl: 2–2000 rpm
• Hauptmotor: 30 kW (2200 Nm)
• Max. Bohr-/Fräsdurchmesser: φ300 / 80 mm
• Schnellverfahr X/Y/Z: 3000 mm/min
• Vorschubbereich X/Y/Z: 5–2000 mm/min
• Positioniergenauigkeit X/Y/Z: ca. 0,03 mm; Wiederholgenauigkeit: 0,015 mm
• CNC-Steuerungsoptionen: SIEMENS B28D oder FANUC OI MD
• Optionale Module: CNC-Drehtisch (Indexierung), CTS (Coolant Through Spindle), 4. Achse Drehtisch, Rechtswinkelfräskopf, Renishaw-Taster
