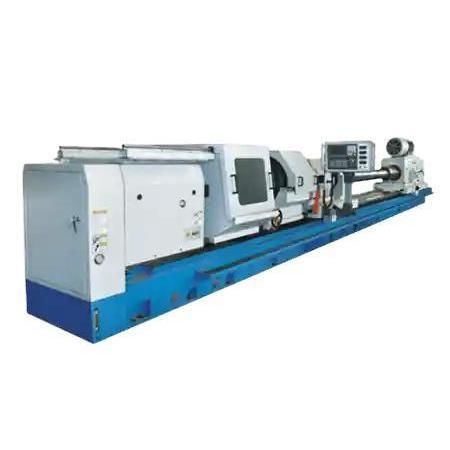

Horizontale Ausbohrmaschine TK2140

Tieflochhydraulisch

Produktübersicht
Die TK2140 ist für präzise Tieflochbearbeitung schwerer Bauteile ausgelegt und bearbeitet Bohrungen bis ∅400 mm mit einem Spindeldrehmoment von 28 KN·m und einer Vorschubkraft von 80 KN. Sie liefert gleichbleibende Geradheit und Oberflächengüte über lange Vorschubwege und eignet sich für Hydraulikzylinder, Rohrkanonen und große Rohrbauteile.

Hauptmerkmale

• Max. Bohrdurchmesser: ∅400 mm für große Rohre und Läufe.
• Spindeldrehmoment: 28 KN·m für kontinuierliche Zerspanungsleistung.
• Vorschubkraft (Schlitten): 80 KN zur Unterstützung langer Bohrvorgänge.
• CNC-programmierbarer Vorschub für verbesserte Genauigkeit und Wiederholbarkeit.
• Kompatibel mit BTA-Werkzeugen und Kühlschmier-/Spanabfuhrsystemen für Tieflochbohrungen.

Empfohlene Konfigurationen

• BTA-Tieflochwerkzeuge: präzises Innenausdrehen mit integrierter Spanabfuhr.
• Hochdruck-Kühlsystem: verbessert Spanabfuhr und Werkzeugkühlung.
• Stützsystem (steady rest): verhindert Werkstückdurchbiegung bei langen Teilen.
• Servogesteuerte automatische Vorschubregelung: erhöht die Vorschubgenauigkeit.
• Spänesförderer: verbessert Sauberkeit und Automatisierung.

Anwendungsfall

• Kunde: Hersteller von Öl- & Gas-Ausrüstung – USA.
• Anwendungsfall: Tieflochbearbeitung von dickwandigen Stahlhydraulikzylinderrohren (∅390 mm × 4500 mm).
• Aufbau: TK2140 mit BTA-Werkzeugsystem, Hochdruckkühlpumpe, doppelten steady rest Stützen.
• Ergebnisse: Bohrgeradheitsabweichung: ≤ ±0.03 mm; Oberflächenrauheit: ≤ 3,0 μm; Zykluszeit pro komplettem Bauteil: 65 Minuten; Kundenrückmeldung: "Diese Maschine liefert uns sowohl Drehmoment als auch Präzision – perfekt für unsere schweren Zylinder."

Produktspezifikationen

• Modell / Serie: TK2140 Series
• Spindeldrehzahlbereich: 5–450 rpm
• Max. Spindelausgangsdrehmoment: 28 KN·m
• Max. Vorschubkraft (Schlitten): 80 KN
• Vorschubgeschwindigkeitsbereich (Schlitten): 0–5000 mm/min
• Bohrdurchmesserbereich: ∅50–155 mm
• Max. Bohrdurchmesser: ∅400 mm
• Maschinengewicht (3 m): 35 Kg; zusätzliches Gewicht pro Meter: 1000 Kg
• Maschinenabmessungen (L×B×H): 13850 × 4300 × 2300 mm

Technische Daten

• Geeignetes Werkzeug: BTA- und Gun-Drilling-Verfahren; unterstützt Hochdruckkühlung und Spanabfuhrsysteme
• Typische Anwendungen: Hydraulikzylinder, Rohrkanonen, Spindelwellen, Formstangen, Rohrplatten, Bohrkragen (Längen-/Durchmesserverhältnis >10)
